Kamera cofania

Awatar użytkownika
sylwekk
Site Admin
Posty: 6128
Rejestracja: 7 lut 2011, o 23:46
Moje auto: 740D '00
Lokalizacja: Warszawa
Kontakt:

Re: Kamera cofania

Post autor: sylwekk » 27 sie 2012, o 08:51

Chwila, bo teraz to ja straciłem wątek.... Co chcesz zrobić? Wysterować kamerkę przyciskiem od pdc czy po prostu ją zasilić?
ex TaDeuSz ;)
Obrazek

Awatar użytkownika
ratovnik
Posty: 1124
Rejestracja: 8 sie 2012, o 10:57
Moje auto: BMW E38 740iL 2001

Re: Kamera cofania

Post autor: ratovnik » 27 sie 2012, o 19:07

Chcę po prostu podać na nią zasilanie z jakiegoś zasilania od PDC (abym mógł ją również włączyć ręcznie przyciskiem PDC a nie tylko wrzucając wsteczny).

Da rade podpiąć się do zasilania parktronika gdzieś w bagażniku?

Awatar użytkownika
sylwekk
Site Admin
Posty: 6128
Rejestracja: 7 lut 2011, o 23:46
Moje auto: 740D '00
Lokalizacja: Warszawa
Kontakt:

Re: Kamera cofania

Post autor: sylwekk » 27 sie 2012, o 20:59

Widzę, że mieszasz pojęcia. Zerknij jeszcze raz na schematy. Kamera jest zasilana stałym napięciem po przekaźniku systemu audio. Wyzwalanie kamery to podawanie napięcia na przekażnik kluczujący masę na pin w wideomodule. Jak masz teraz zrobione wyzwalanie kamery??
ex TaDeuSz ;)
Obrazek

Awatar użytkownika
ratovnik
Posty: 1124
Rejestracja: 8 sie 2012, o 10:57
Moje auto: BMW E38 740iL 2001

Re: Kamera cofania

Post autor: ratovnik » 28 sie 2012, o 08:49

Obecnie kamera włącza się po wrzuceniu wstecznego (zasilanie jest podpięte do żarówki wstecznego).

Co innego ekran z obrazem z kamery, on ma "swój prąd" :-D

Mi chodzi o zasilanie kamery, aby ją podpiąć do PDC i móc ją włączyć przyciskiem PDC z konsoli pod klimą.

Awatar użytkownika
sylwekk
Site Admin
Posty: 6128
Rejestracja: 7 lut 2011, o 23:46
Moje auto: 740D '00
Lokalizacja: Warszawa
Kontakt:

Re: Kamera cofania

Post autor: sylwekk » 28 sie 2012, o 09:37

:faint:

Ratovniku, czytaj, proszę, ze zrozumieniem. Kamera jako taka ma 3 kabelki (czasem 4, ale to tylko ze względu na ułatwienie montażu). Są to: "+" zasilania, sygnał composit (video), masa (czasem masa zasilania i masa sygnałowa). Należy odróżnić zasilanie kamery od sterowania włączaniem obrazu z niej. W moim przypadku zasilanie (czyli wspomniany wcześniej "+" i masa zasilania) są podłączone do stałego "+" po zapłonie, czyli kamera generuje obraz stale. Sterowanie odbywa się z użyciem przekaźnika, który wysterowując masą videomoduł powoduje przełączenie obrazu na obraz z kamery. Wysterowanie przekaźnika sygnałem z diody od PDC powoduje załączenie przekaźnika w chwili włączenia wzbudzenia PDC. Wot cała filozofia. ;)
ex TaDeuSz ;)
Obrazek

Awatar użytkownika
ratovnik
Posty: 1124
Rejestracja: 8 sie 2012, o 10:57
Moje auto: BMW E38 740iL 2001

Re: Kamera cofania

Post autor: ratovnik » 28 sie 2012, o 10:55

Rozumiem wszystko doskonale, ale chyba nie rozumiemy się wzajemnie :)
Sprawa jest prosta, kamera ma kabel video i zasilania.
U mnie kabel video kamery na stałe jest podłączony do ekranu LCD, który ma swoje zasilanie. Zasilanie kamery jest podłączone do źródła prądu (w moim przypadku żarówka wstecznego). I właśnie zamiast do żarówki wstecznego chce ją podpiąć do jakiegoś "prądu" obsługującego PDC w bagażniku, który to prąd "pojawia się" w momencie gdy świeci się dioda na przycisku PDC. Ot i to czego szukam :)

A kamerę mam taką:

Obrazek

Awatar użytkownika
sylwekk
Site Admin
Posty: 6128
Rejestracja: 7 lut 2011, o 23:46
Moje auto: 740D '00
Lokalizacja: Warszawa
Kontakt:

Re: Kamera cofania

Post autor: sylwekk » 28 sie 2012, o 11:47

Czyli dobrze rozumiem, że nie posiadasz na pokładzie fabrycznego monitora?
ex TaDeuSz ;)
Obrazek

Awatar użytkownika
ratovnik
Posty: 1124
Rejestracja: 8 sie 2012, o 10:57
Moje auto: BMW E38 740iL 2001

Re: Kamera cofania

Post autor: ratovnik » 28 sie 2012, o 11:52

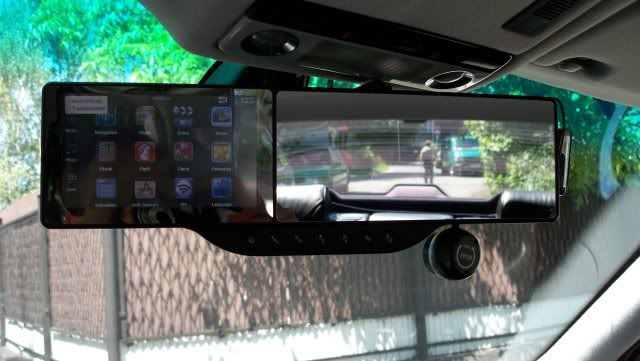

Posiadam monitor/fabryczną nawigację, jednak korzystam z monitora w dodatkowym panelu na lusterku wstecznym.
Dla mnie jest to wygodniejsze rozwiązanie.

Obrazek

Tam jest wyjście na kamerę cofania, automapa, rejestrator trasy i wiele innych.

Czyli da się wpiąć w PDC z zasilaniem samej kamerki gdzieś w bagażniku?

Awatar użytkownika
sylwekk
Site Admin
Posty: 6128
Rejestracja: 7 lut 2011, o 23:46
Moje auto: 740D '00
Lokalizacja: Warszawa
Kontakt:

Re: Kamera cofania

Post autor: sylwekk » 28 sie 2012, o 12:04

Rozumiem już, jak to działa u Ciebie. Nie rób tylko tego, że podepniesz odbiornik (kamerę) pod linię sygnalizacyjną pracy PDC. Wprawdzie kamera nie jest bardzo obciążająca, nie mniej dobra praktyka nakazuje zasilać urządzenie bezpośrednio z miejsc przewidzianych do zasilenia. Co do koloru kabli na sterowniku PDC, masz to opisane na umieszczonym wcześniej odręcznym schemacie. Sugeruję posłużyć się przekaźnikiem sterowanym przez wyjście na diodę z PDC, kluczującym źródło zasilania.
ex TaDeuSz ;)
Obrazek

Awatar użytkownika
7ka
Posty: 1554
Rejestracja: 9 lut 2011, o 15:40
Moje auto: hm...

Re: Kamera cofania

Post autor: 7ka » 29 sie 2012, o 09:03

O kurde ale lusterko :wtf: gdzie i za ile kupiles takie cudo ?
