Postprzez michal_5000 » 3 maja 2011, o 02:28

Z lekkim opóźnieniem prezentuję instrukcję montażu oświetlenia nóg na przykładzie mojego 740i (operował Sylwekk, a ja starałem się to uwiecznić :cool: ).

Dla tych co nie wiedzą - w E38 opcja ta występowała wyłącznie w modelach 750i/iL. W jej skład wchodzą dwie lampki we wnękach na nogi z przodu (kierowca + pasażer) oraz dwie lampki u podstawy kanapy z tyłu (pasażer lewy + pasażer prawy). Dodatkowo inne są lampki na słupkach "C" - dają delikatne światło również w dół. Tego ostatniego jednak nie zmieniałem z racji posiadania oryginalnych czarnych lampek M-pakietowych.

W kwestii samego nazewnictwa - na innym forum utarło się określenie Lichtpaket - jednak wydaje mi się, że nie jest to żadna oficjalna nazwa. Taki pakiet faktycznie był oferowany w E32, ale w E38 nigdy nie trafiłem na jego ślad (inny niż wspomniane forum).

Ale do rzeczy.

Trudność: średnia
Czas: 5 godzin na przód i 4 godziny na tył

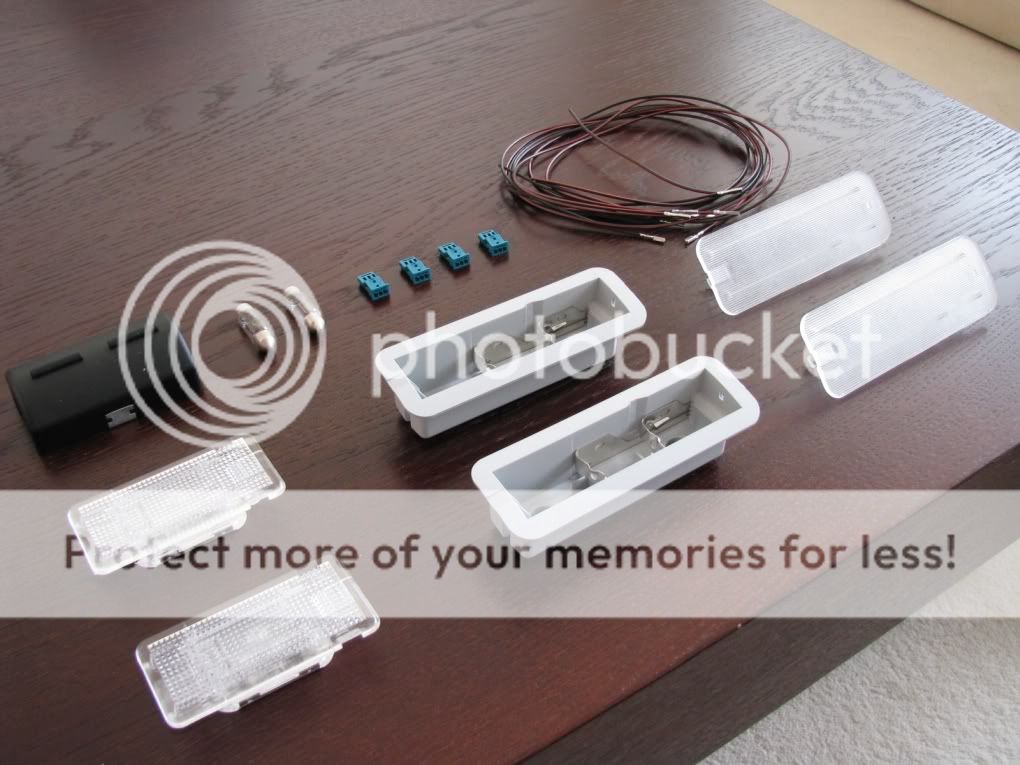

Potrzebne części: (ceny brutto z ASO Inchcape na dzień 2011-02-28)
2 x 63316962040 - lampka-przód z żarówką (27.00 PLN/szt.)
1 x 51458166683 - osłona (13.51 PLN/szt.)
2 x 63318352831 - lampka-tył (49.46 PLN/szt.)
2 x 63318352832 - klosz-tył (21.28 PLN/szt.)
4 x 61138377072 - wtyczki (4.12 PLN/szt.)
8 x 61130006663 - piny wtyczek (5.42 PLN/szt.)
2 x żarówki rurkowe 36mm

Obrazek

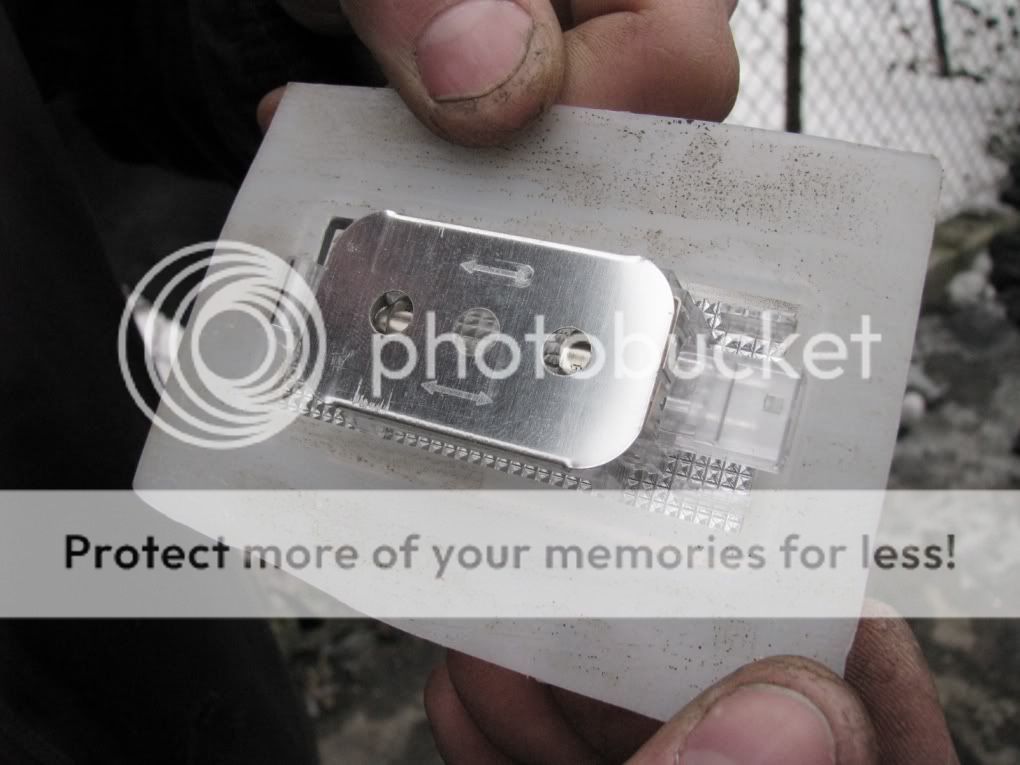

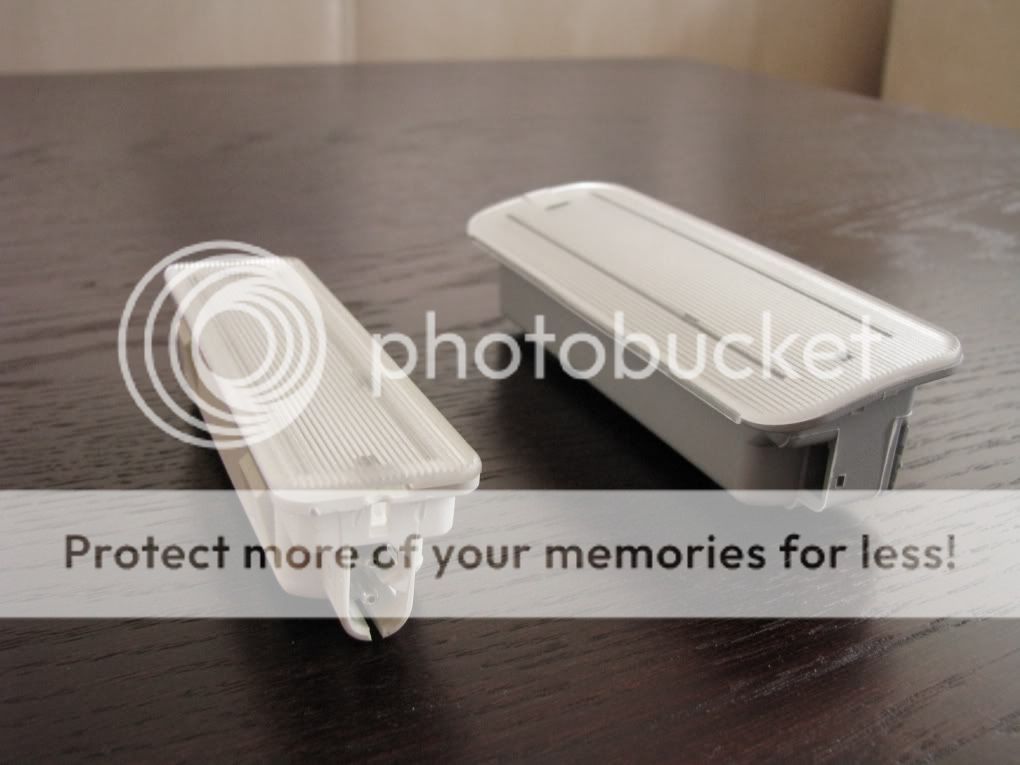

Nie, lampki na tył NIE są identyczne z tymi w dolnej krawędzi drzwi. Dla niedowiarków - porównanie (po lewej lampka z drzwi):

Obrazek

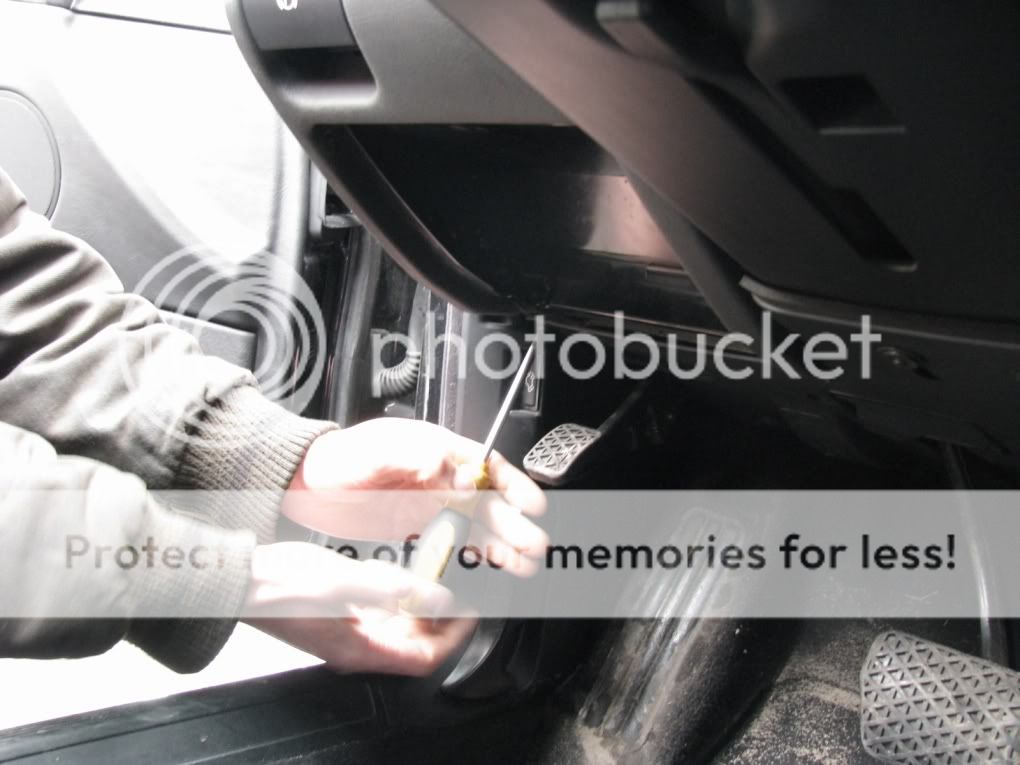

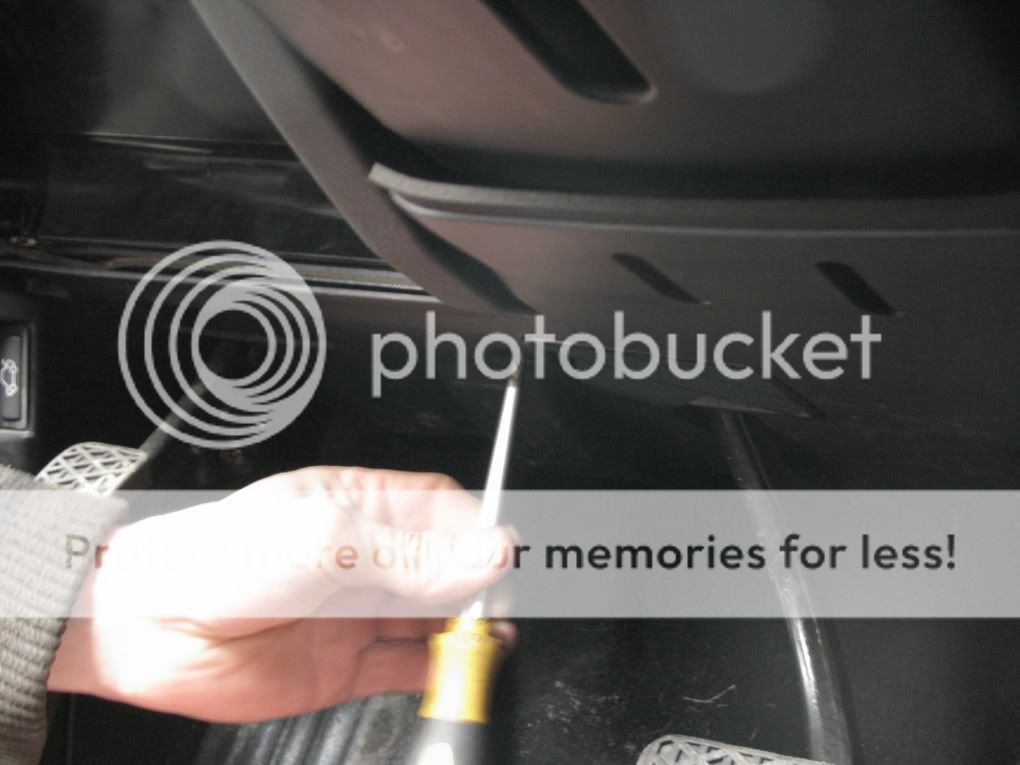

Zaczynamy od odkręcenia plastikowej osłony nad nogami kierowcy (potrzebny śrubokręt krzyżakowy).

Obrazek
Obrazek
Obrazek
Obrazek

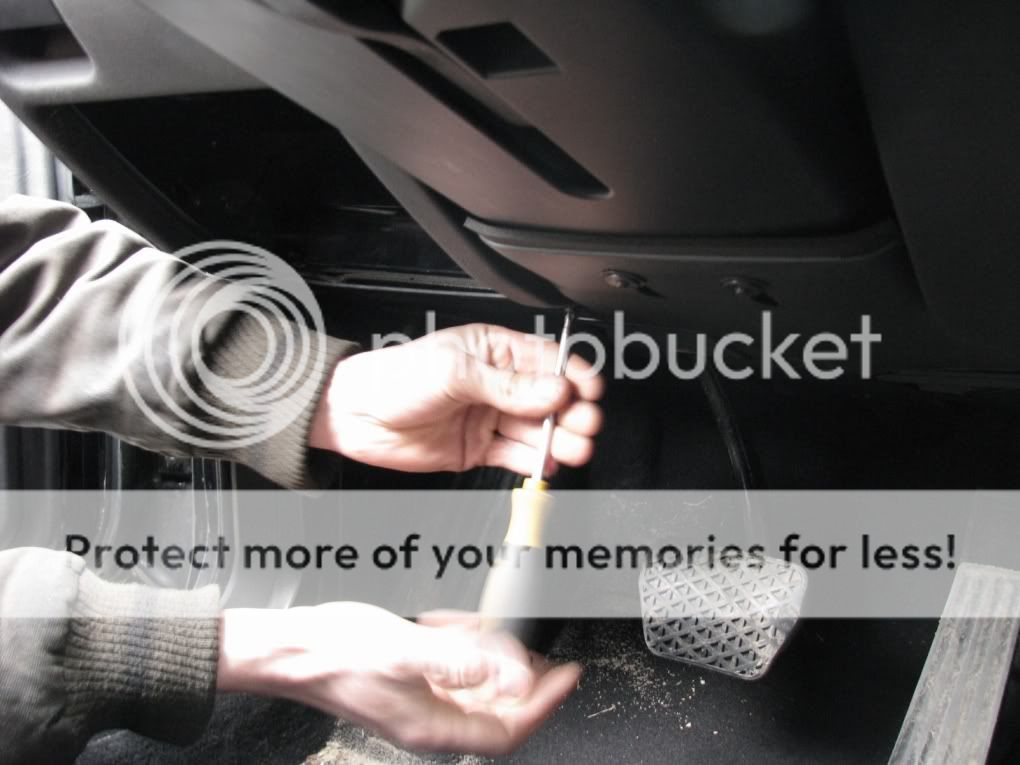

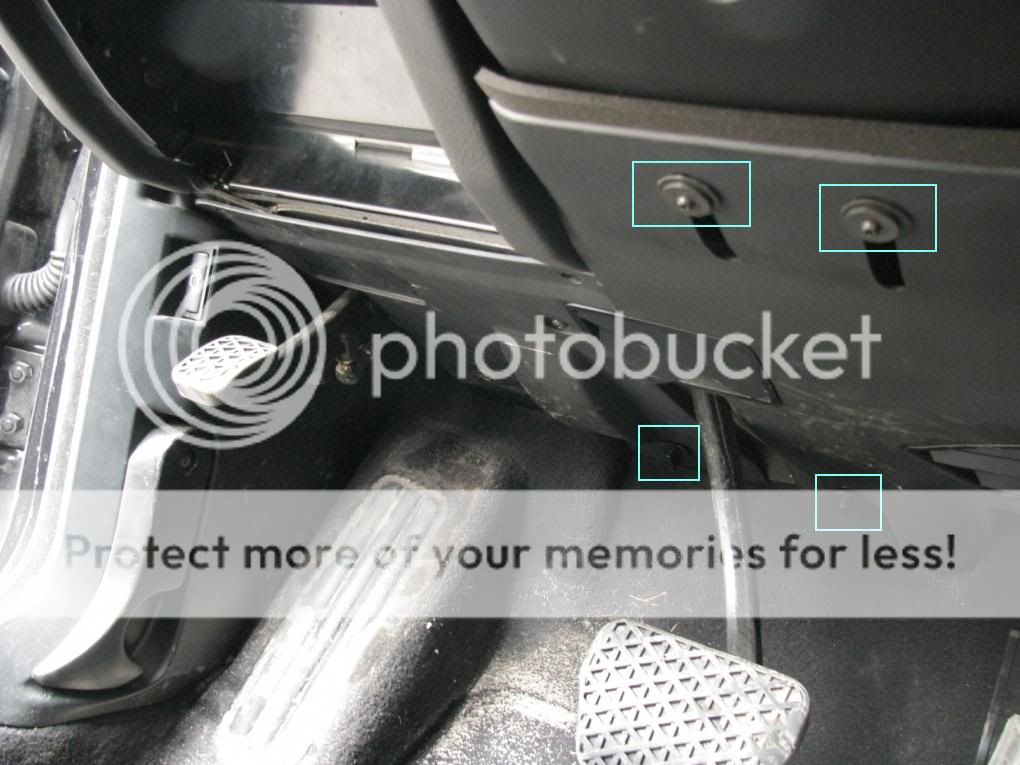

Należy jeszcze odkręcić dwa widoczne Torxy i usunąć dwie zapinki z tyłu.

Obrazek

...i wyciągamy całą osłonę.

Obrazek

Podobnie po stronie pasażera (zwróćcie uwagę na gong).

Obrazek
Obrazek
Obrazek
Obrazek

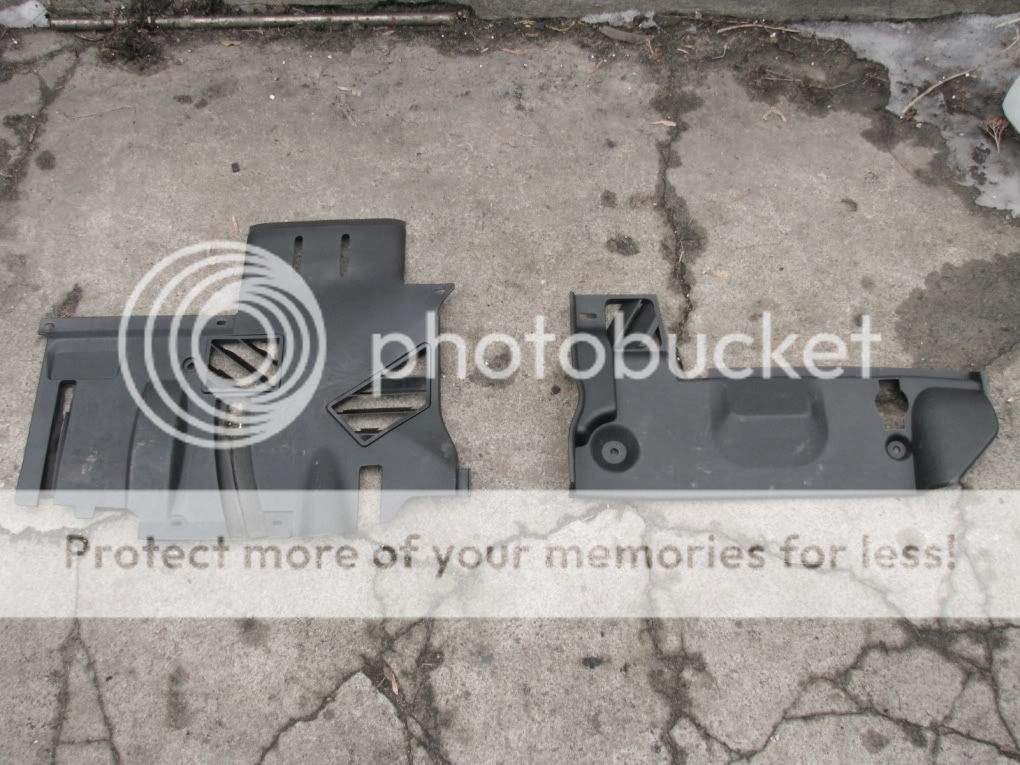

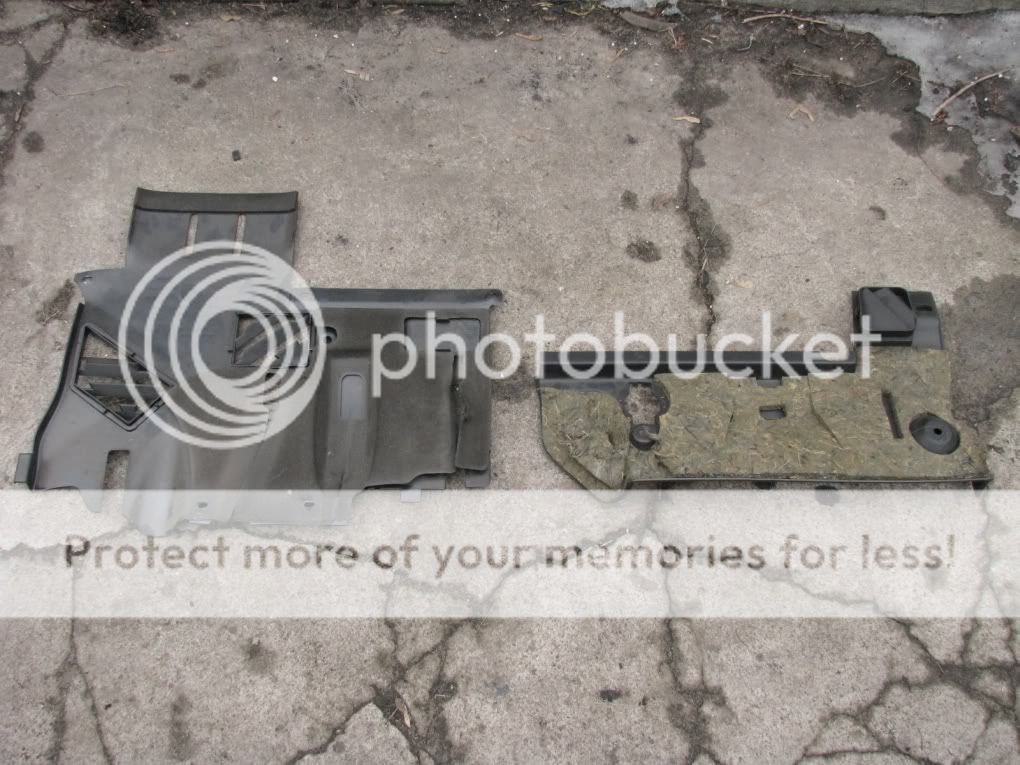

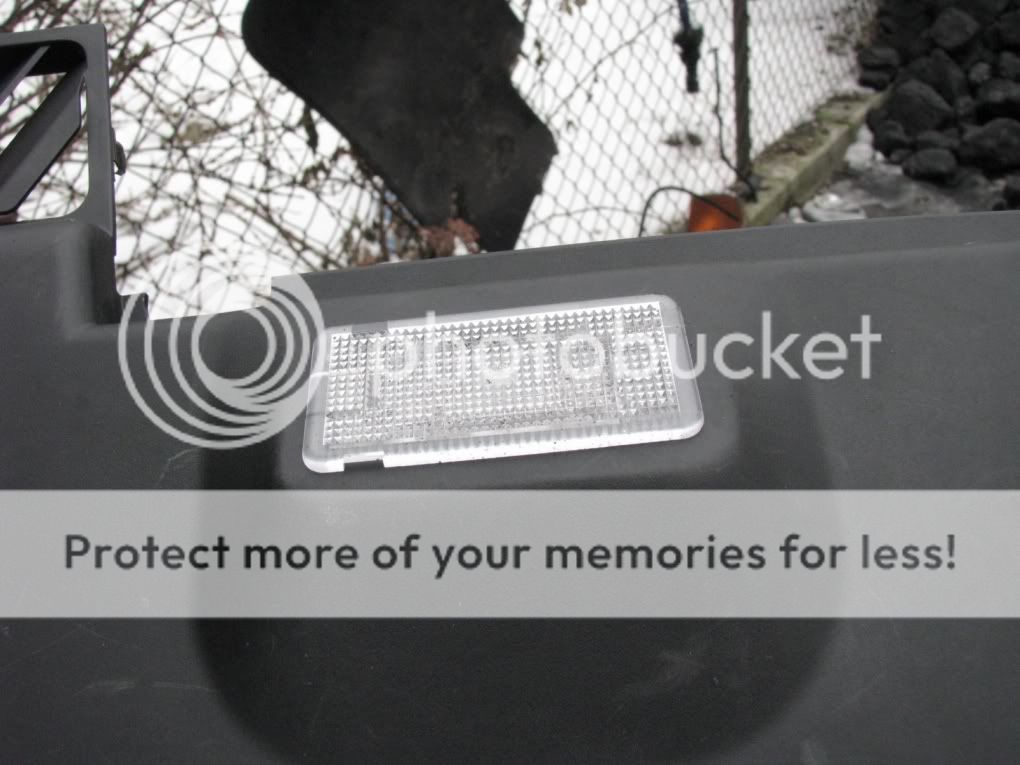

Tak wyglądają zdjęte osłony:

Obrazek
Obrazek

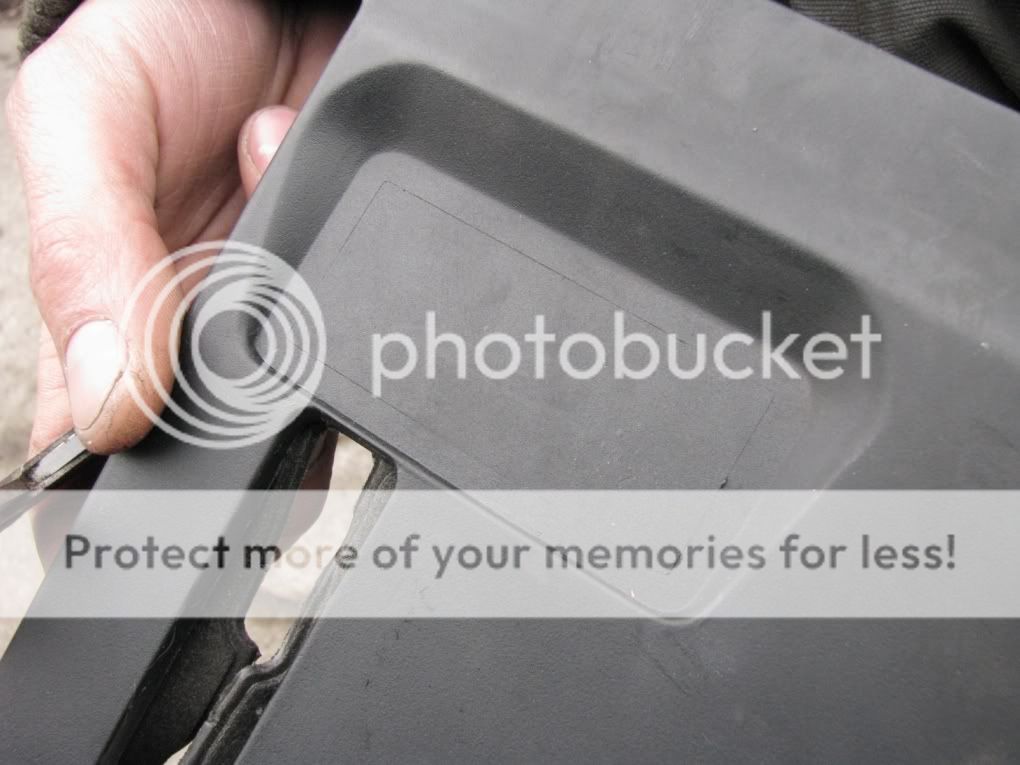

Po stronie kierowcy pozycjonowanie lampki jest banalne - mamy tu fabryczne napunktowanie pod otwór.

Obrazek

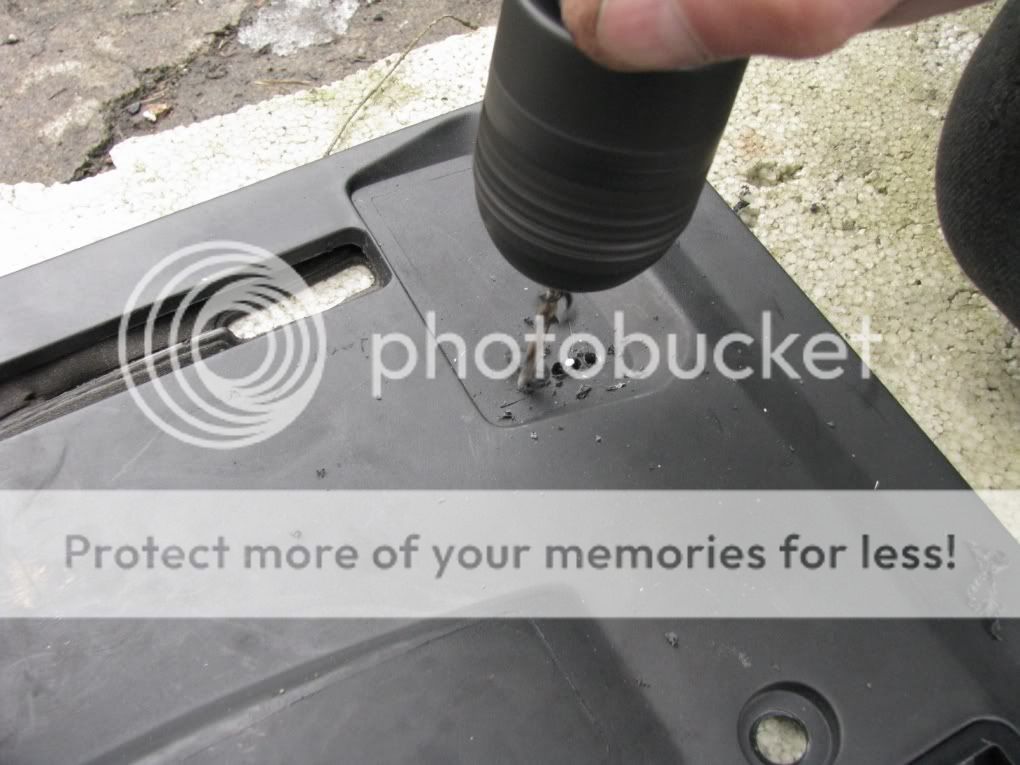

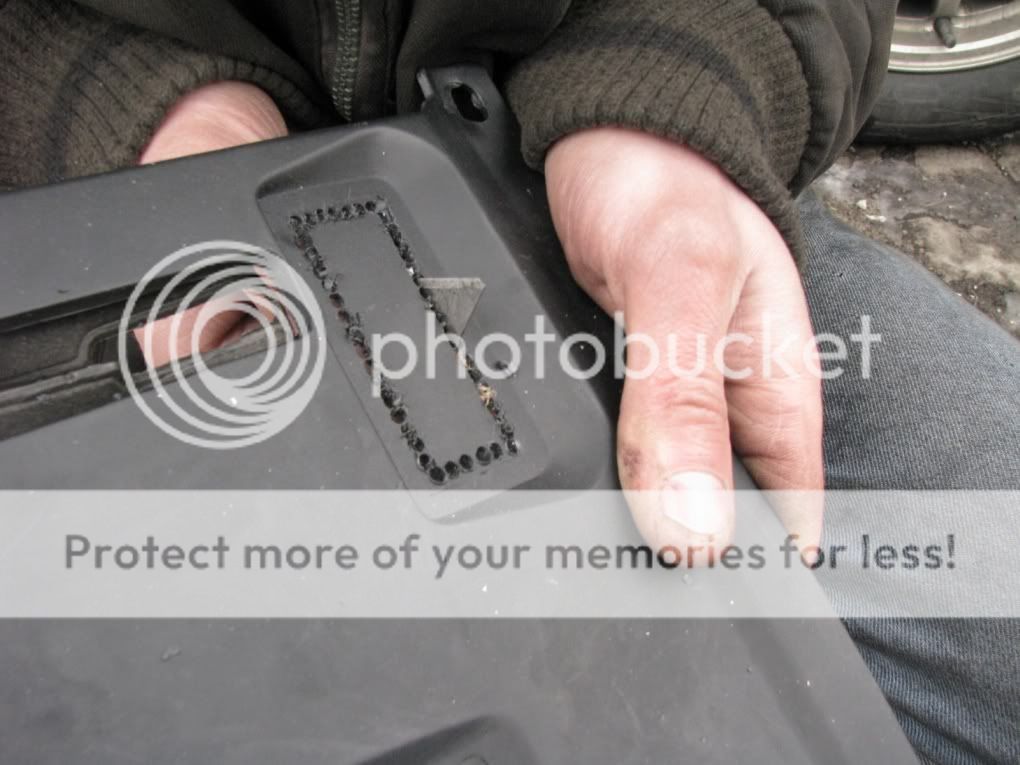

Wzdłuż krawędzi zaznaczonego prostokąta po WEWNĘTRZNEJ stronie nawiercamy otwory - jak najbliżej siebie, ale w pewnej odległości od wspomnianych krawędzi (po to, aby zostawić margines na późniejszą obróbkę).

Obrazek

Następnie ostrym nożem wycinamy środek.

Obrazek

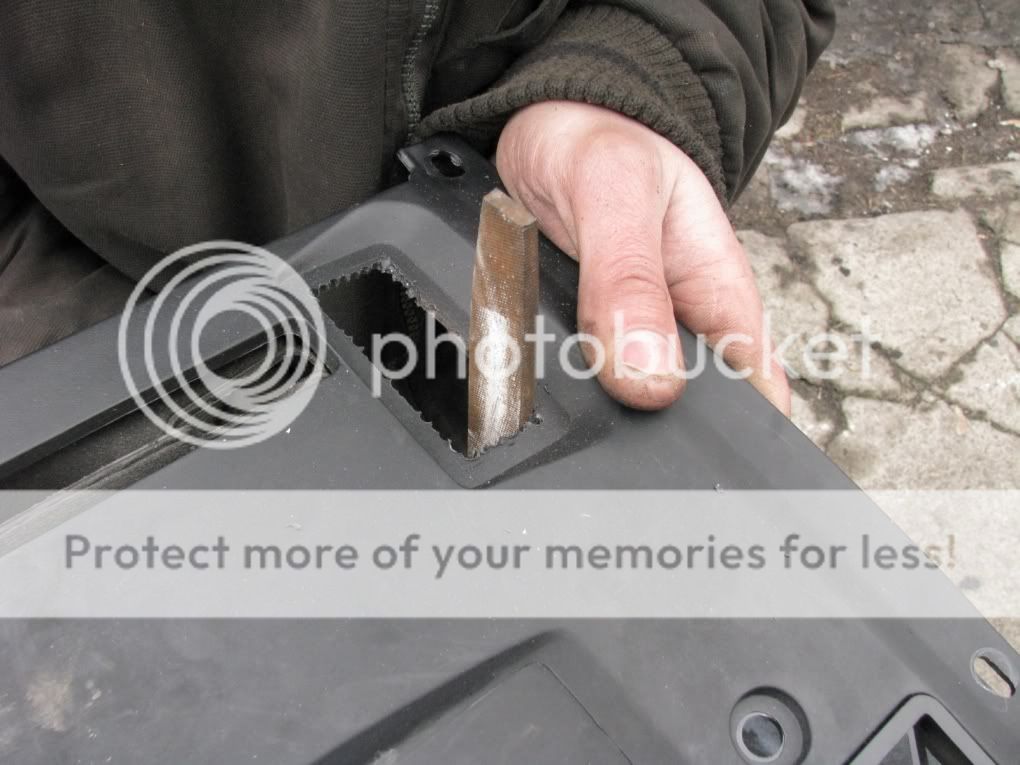

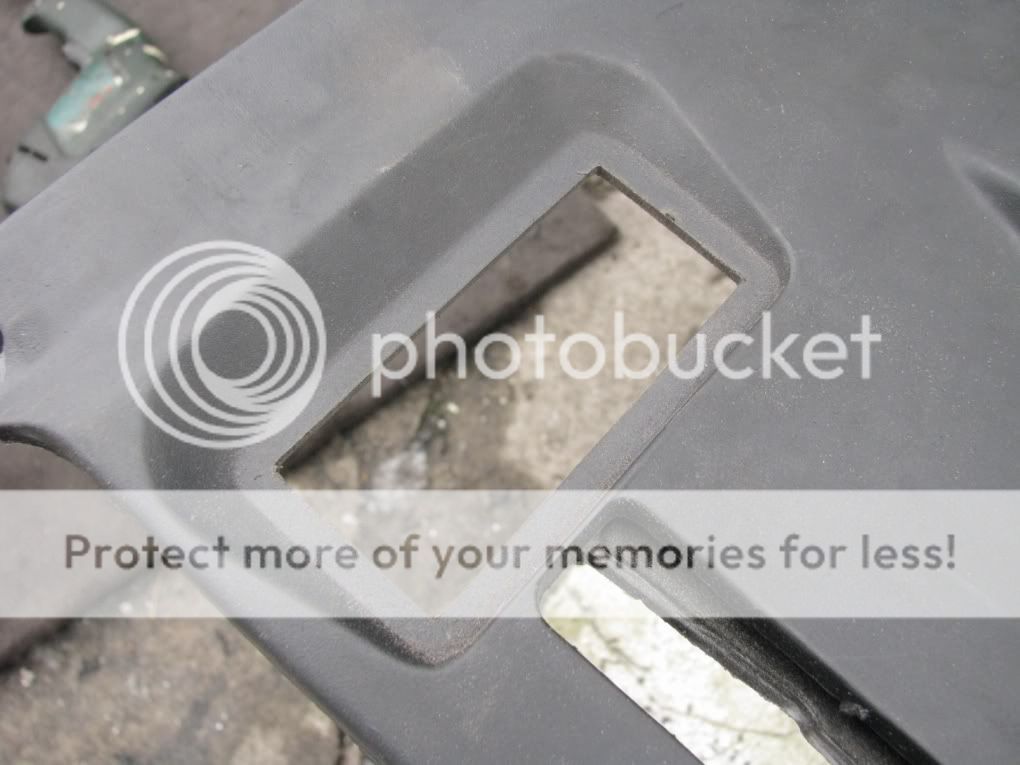

Całość ładnie obrabiamy pilnikiem, jednocześnie pasując lampkę.

Obrazek
Obrazek
Obrazek
Obrazek

Po stronie pasażera będzie trudniej, bo nie ma fabrycznego pozycjonowania. Pomożemy sobie wykonując z kawałka plastiku/tektury/itp. rodzaj szablonu.
Zaznaczamy zewnętrzny obwód lampki.

Obrazek
Obrazek

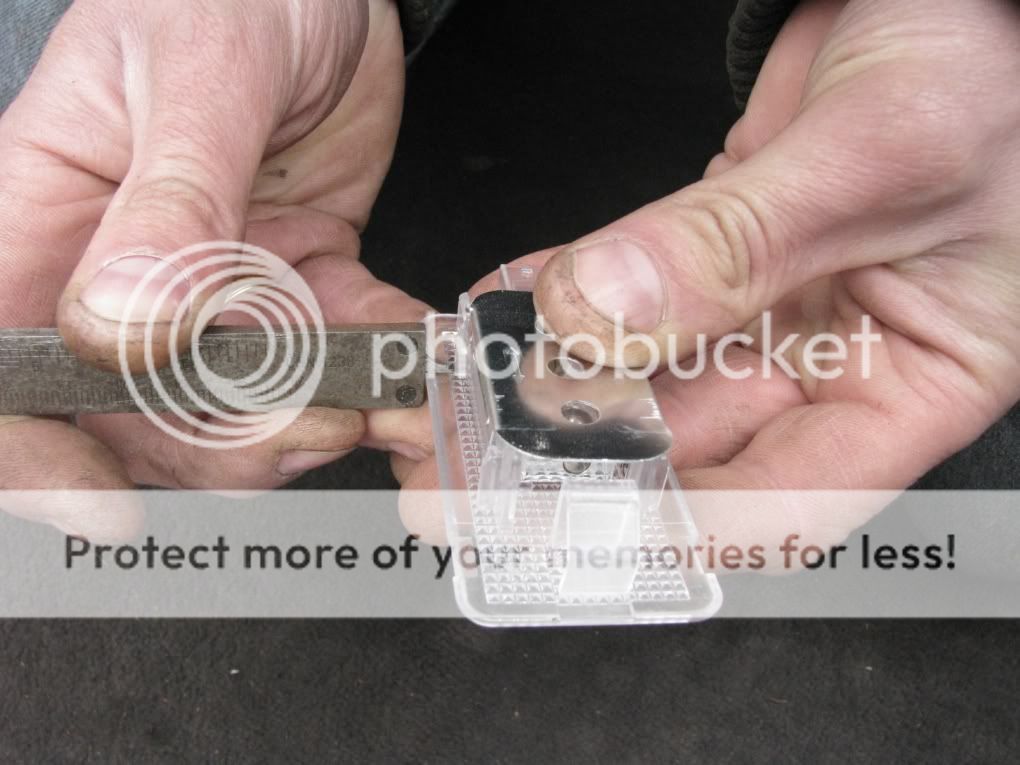

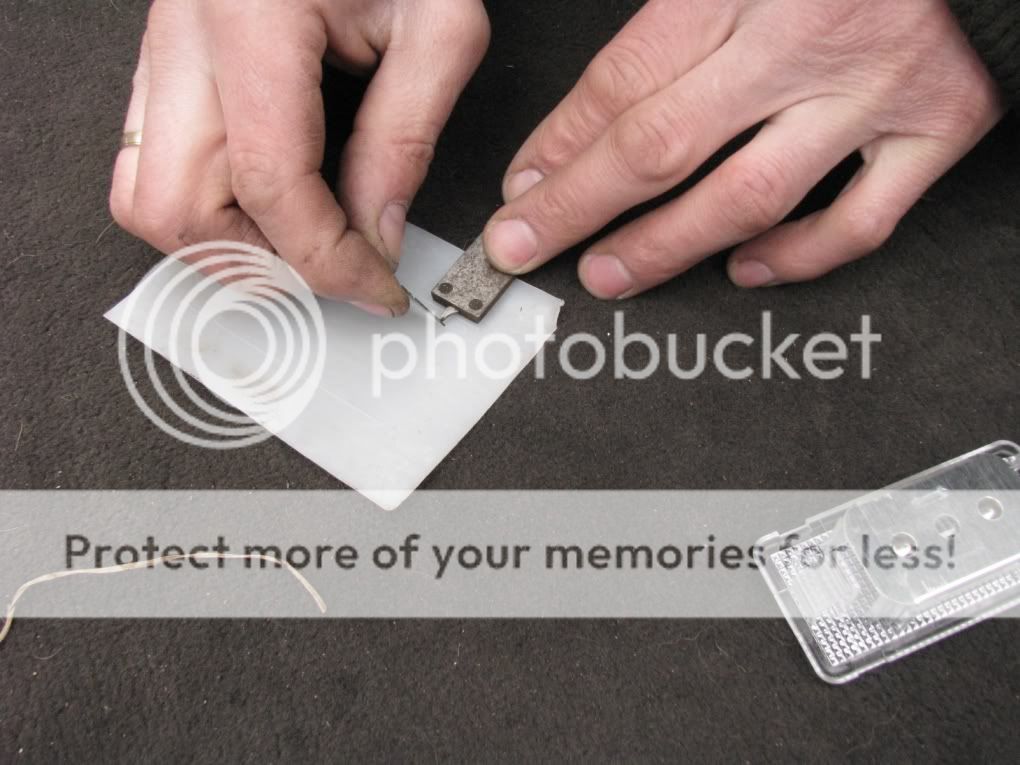

Mierzymy o ile zewnętrzny obwód (czyli "kołnierz") różni się od wewnętrznego (czyli wymiaru otworu montażowego).

Obrazek

Po czym od obwodu zewnętrznego odmierzamy wewnętrzny.

Obrazek
Obrazek

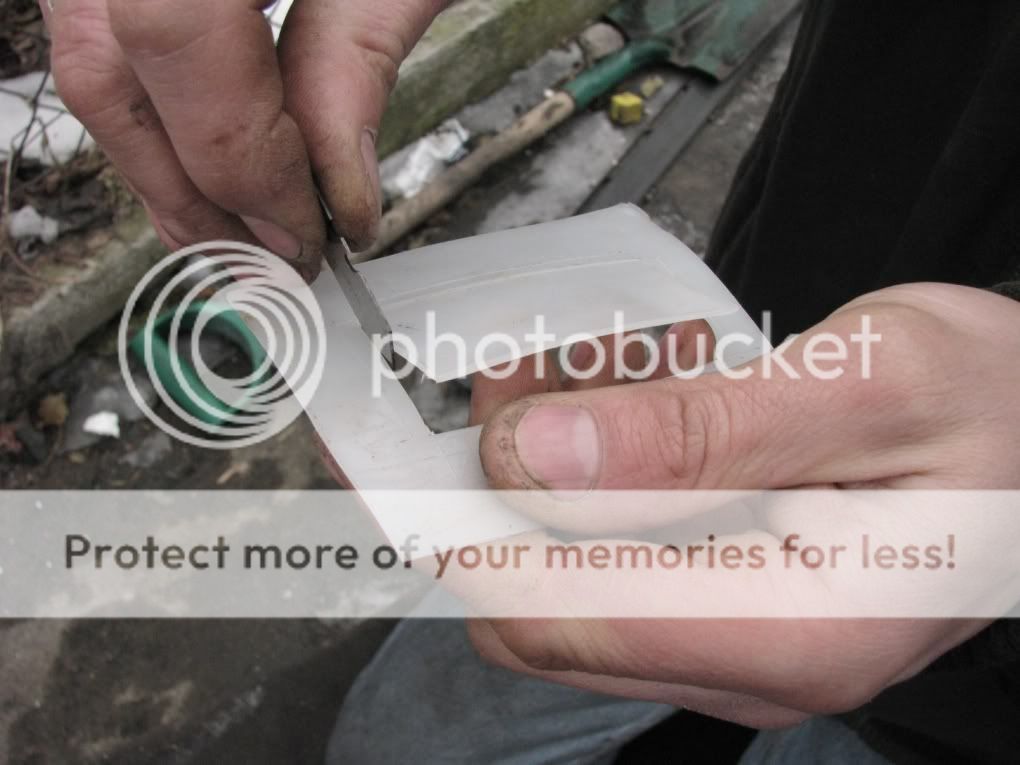

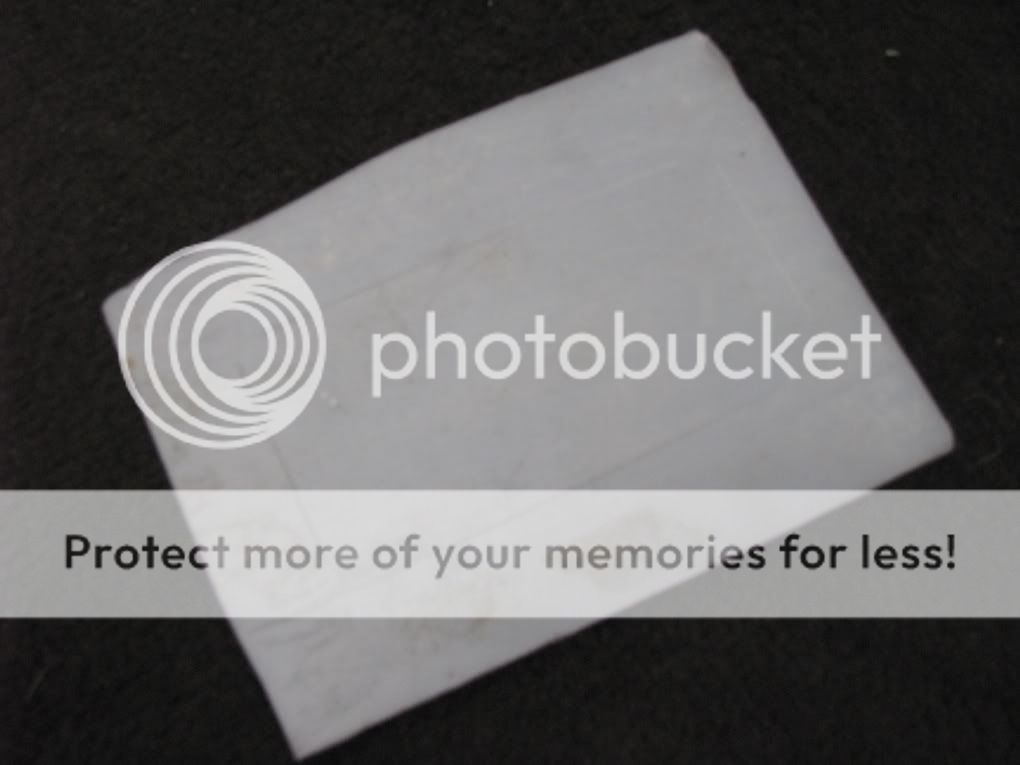

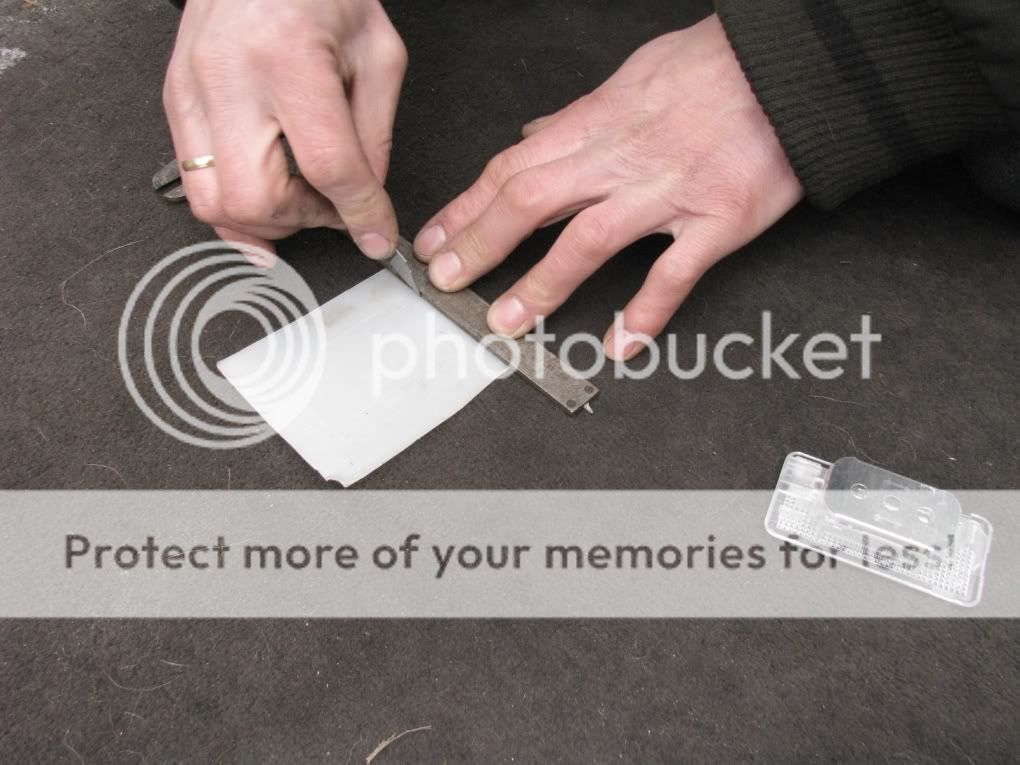

Wycinamy WEWNĘTRZNY prostokąt - będzie to szablon naszego otworu.
Ponieważ my już to pomierzyliśmy - podpowiem: wytnijcie po prostu prostokąt 70 x 30 mm.
W pozostały materiał powinna idealnie wpasować się lampka.

Obrazek
Obrazek

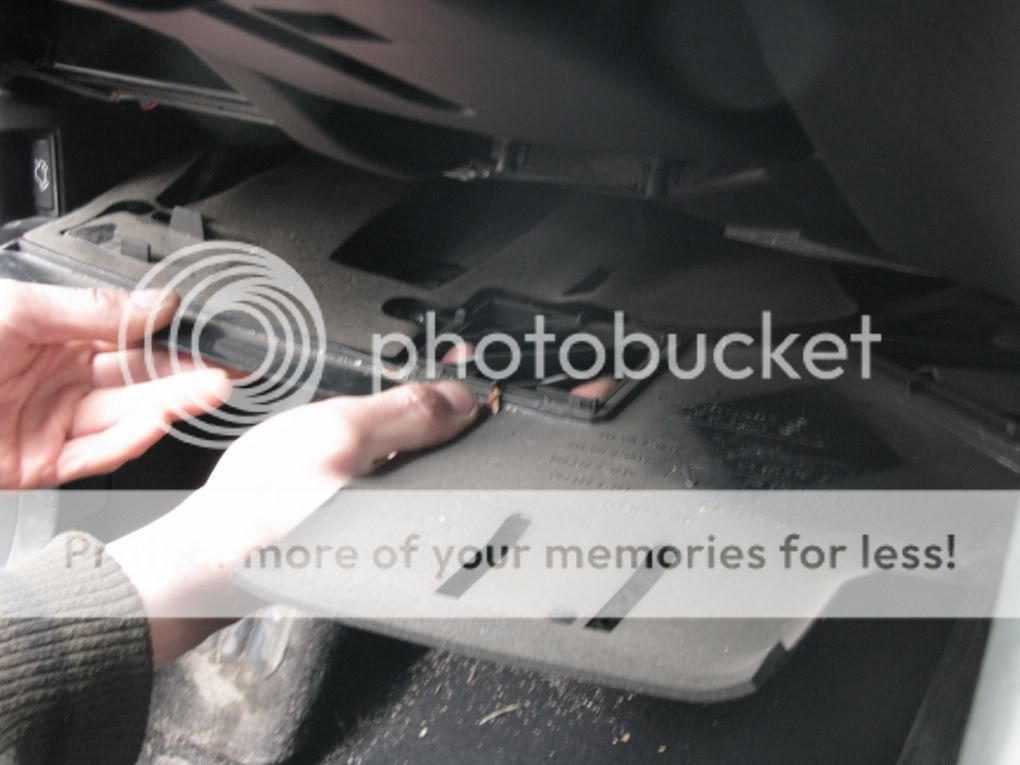

Z osłony pasażera usuwamy cześć izolacji (jest w tym celu fabrycznie nacięta).

Obrazek

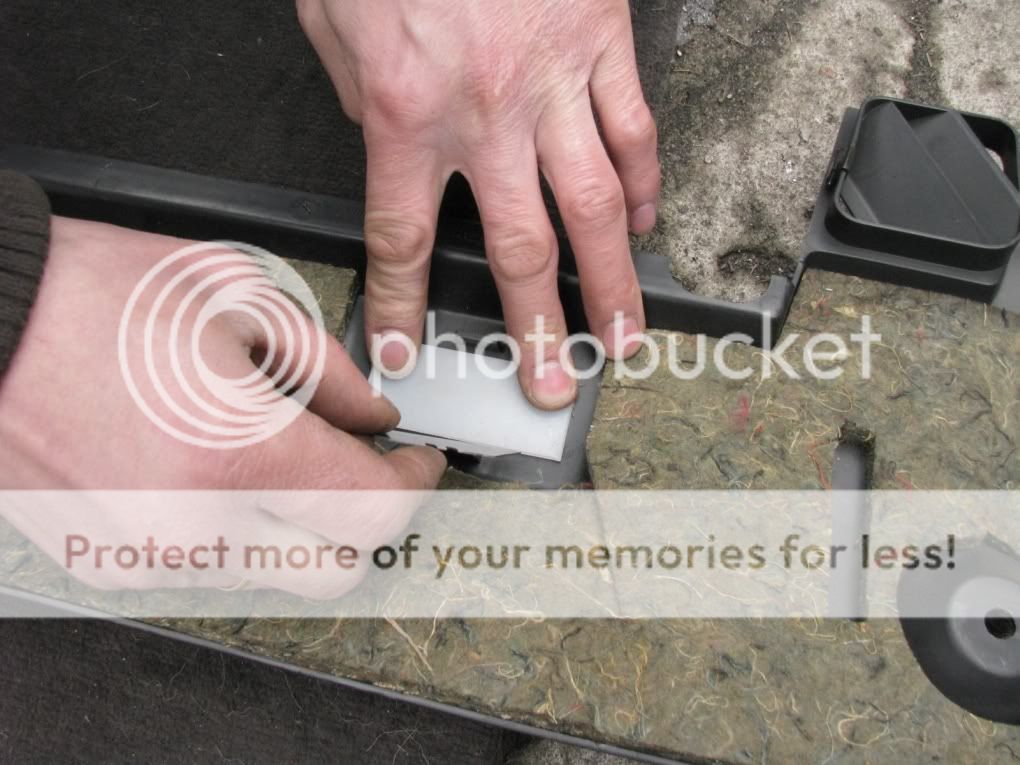

Pozycjonujemy szablon. Od precyzji tego ruchu będzie zależało na ile równo osadzimy lampkę.

Obrazek

Sam otwór wykonujemy identycznie jak po stronie kierowcy: wiercenie, wycinanie, szlifowanie.

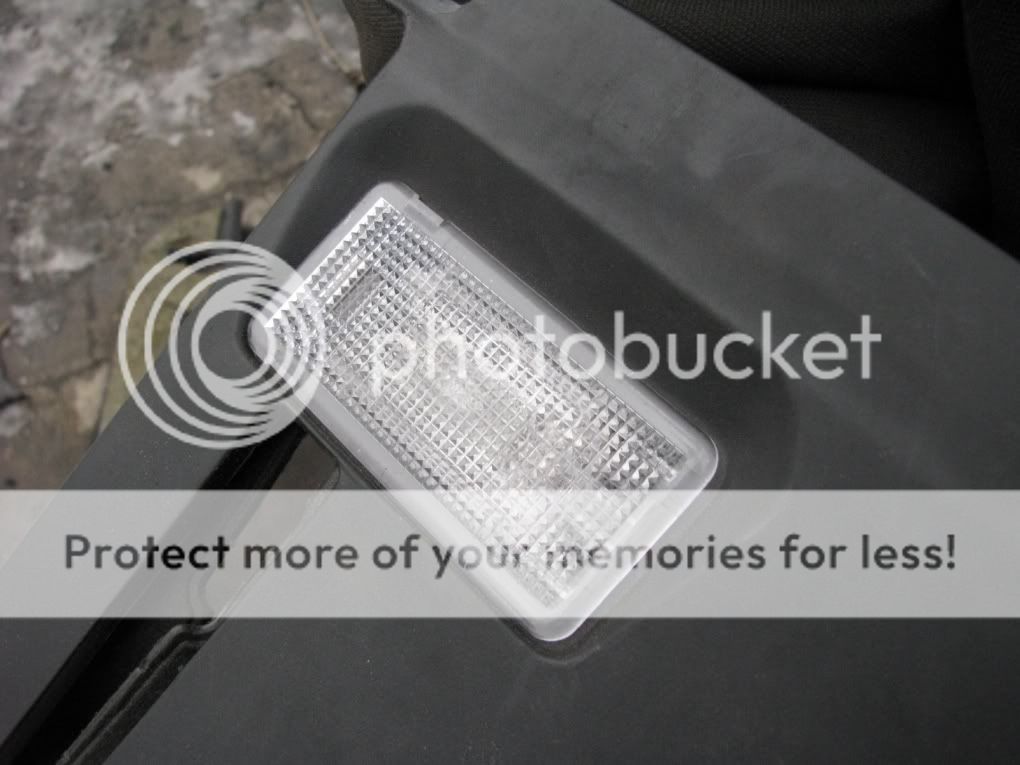

Potem osadzamy lampkę.

Obrazek
Obrazek

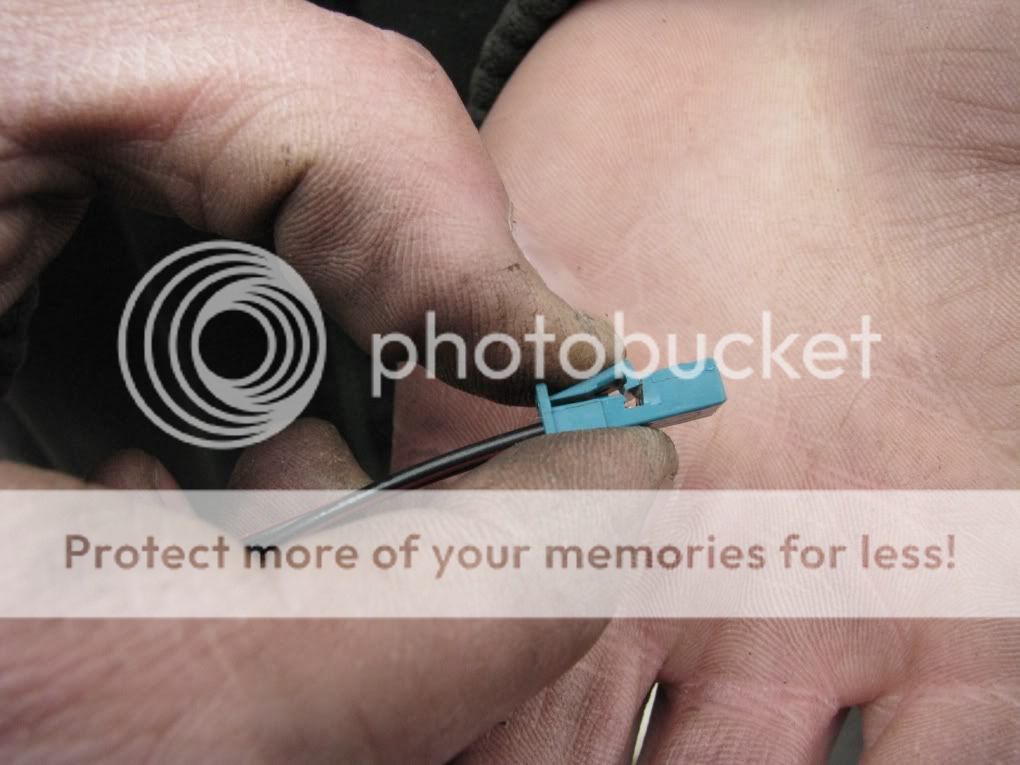

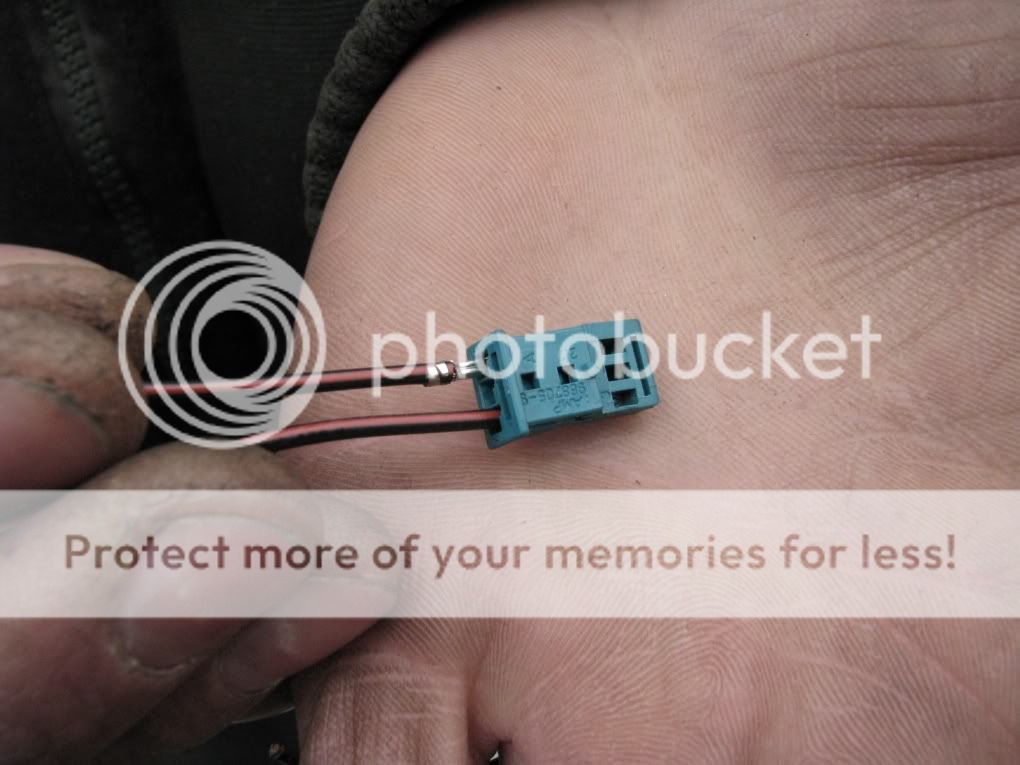

Przygotujemy sobie teraz piny z wtyczkami (po jednej wtyczce na lampkę). Dla tych co nie robili - wkłada się pin i zaciska wtyczkę.

Obrazek
Obrazek

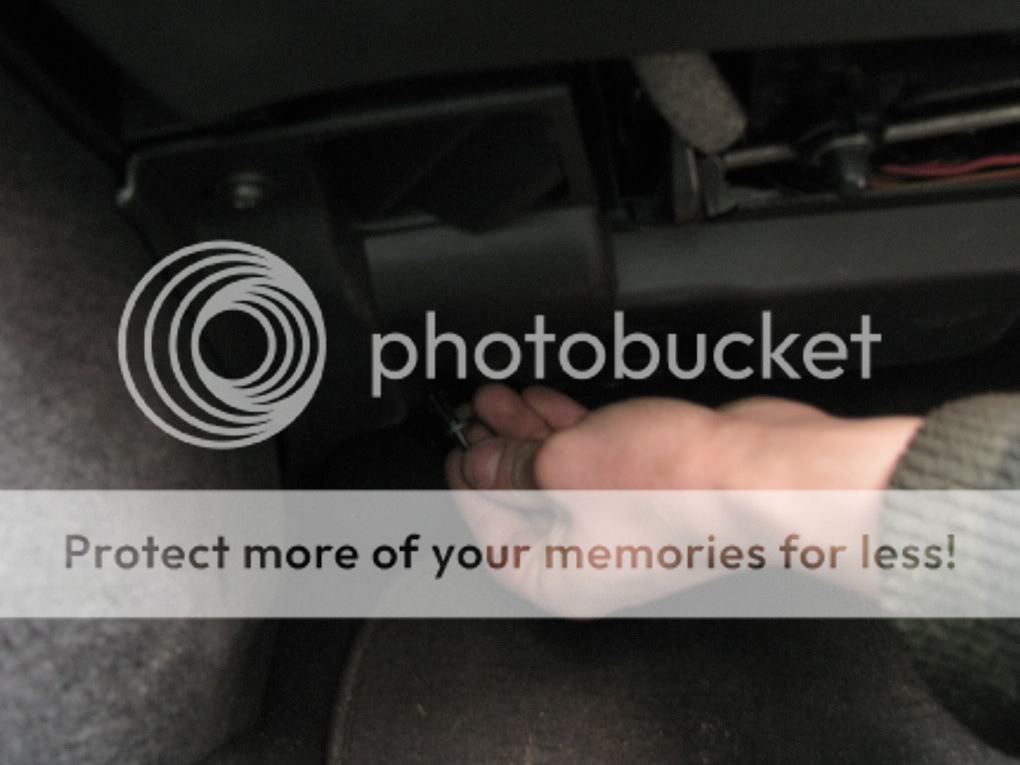

Teraz pora dostać się do kabli, którymi zasilimy światełka.

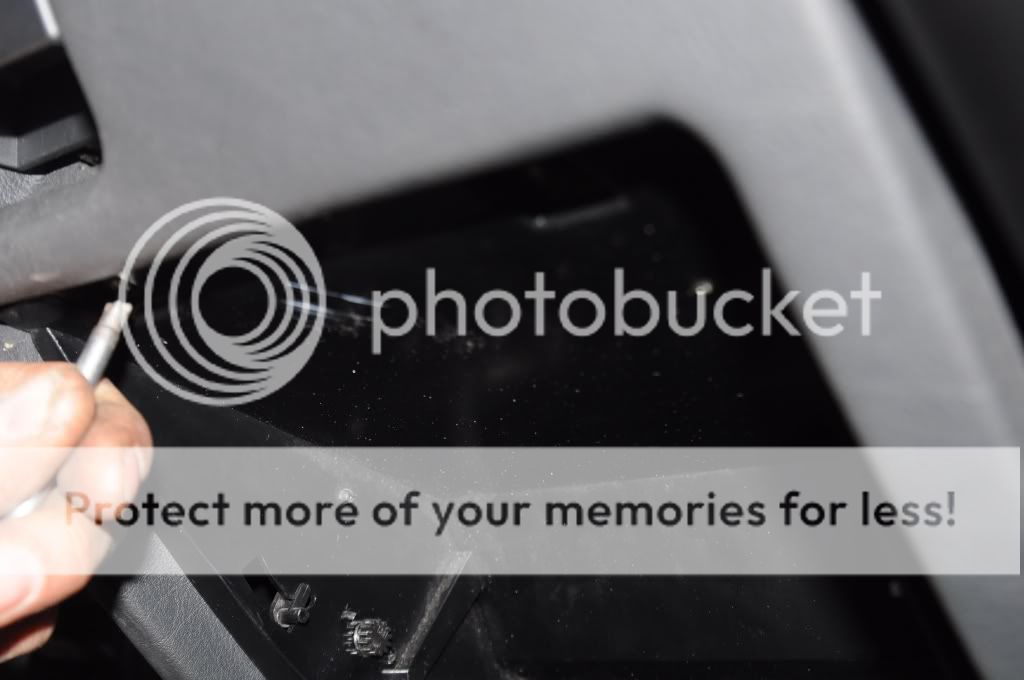

Odkręcamy schowek po stronie kierowcy (u mnie brakuje klapki, zignorujcie to ;) ).

Obrazek

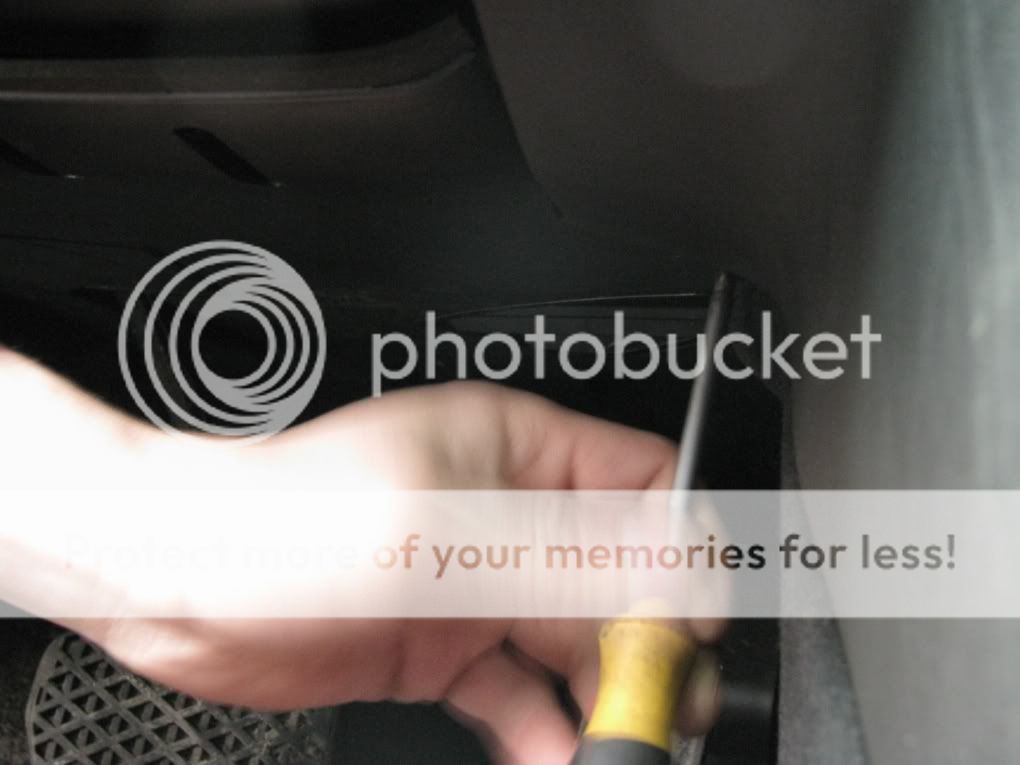

Przesuwamy do tyłu i z wyczuciem wyciągamy plastikową osłonę progu.

Obrazek

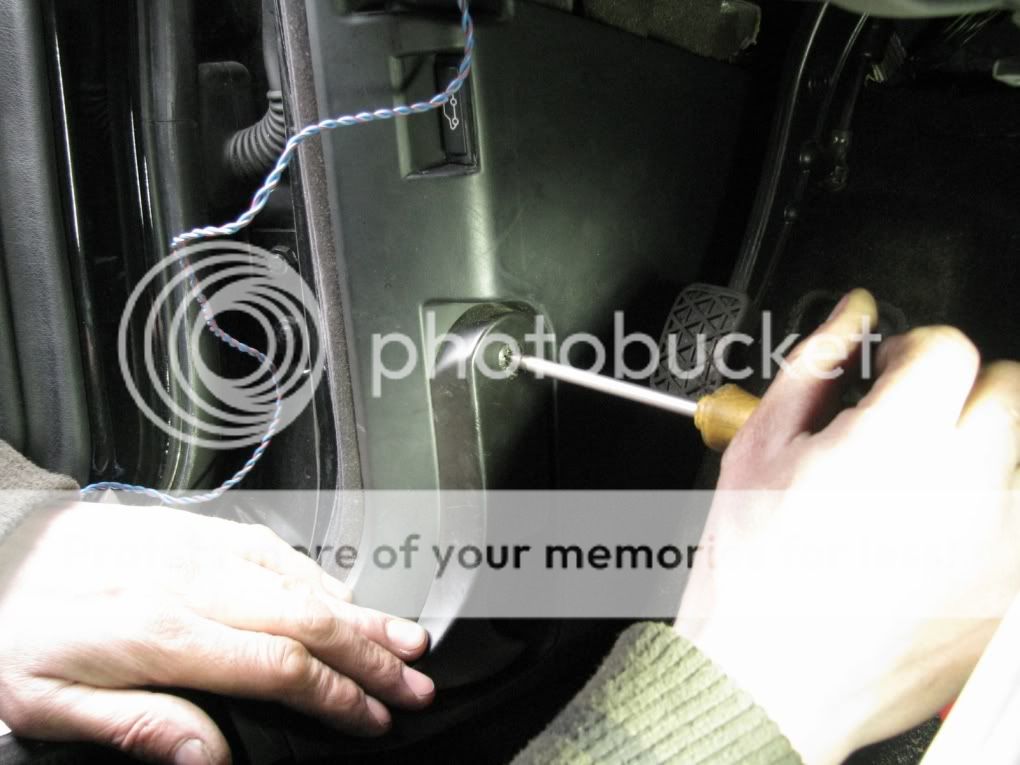

...co pozwoli nam - po odkręceniu dźwigni otwierania maski - usunąć boczną osłonę.

Obrazek
Obrazek

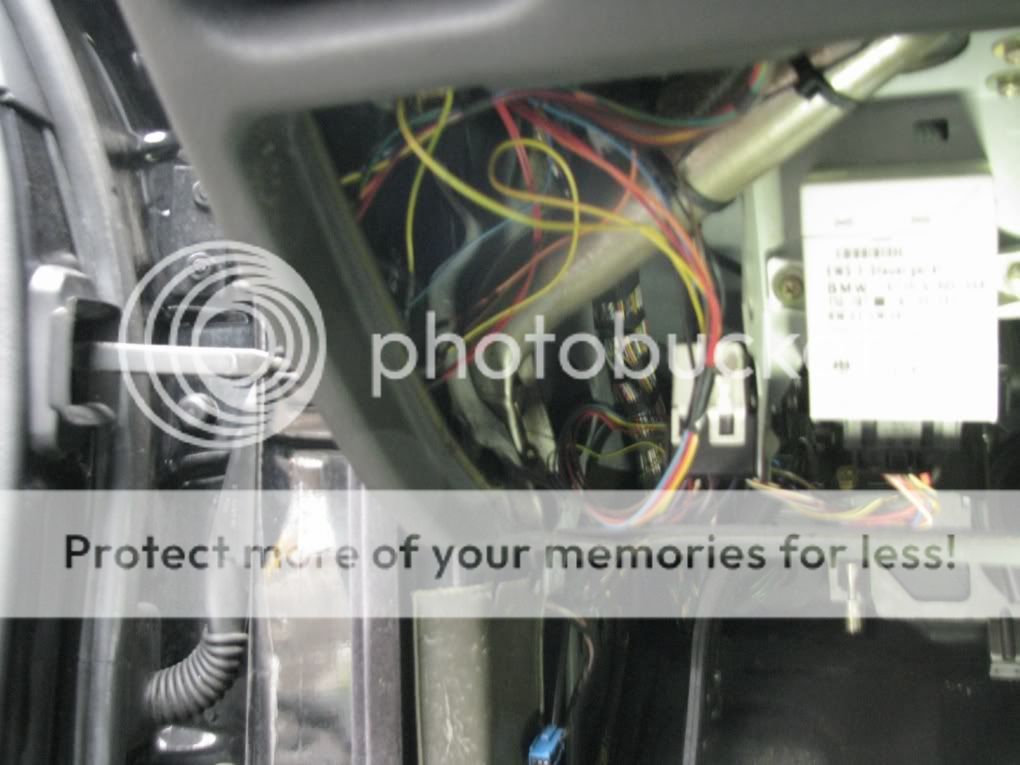

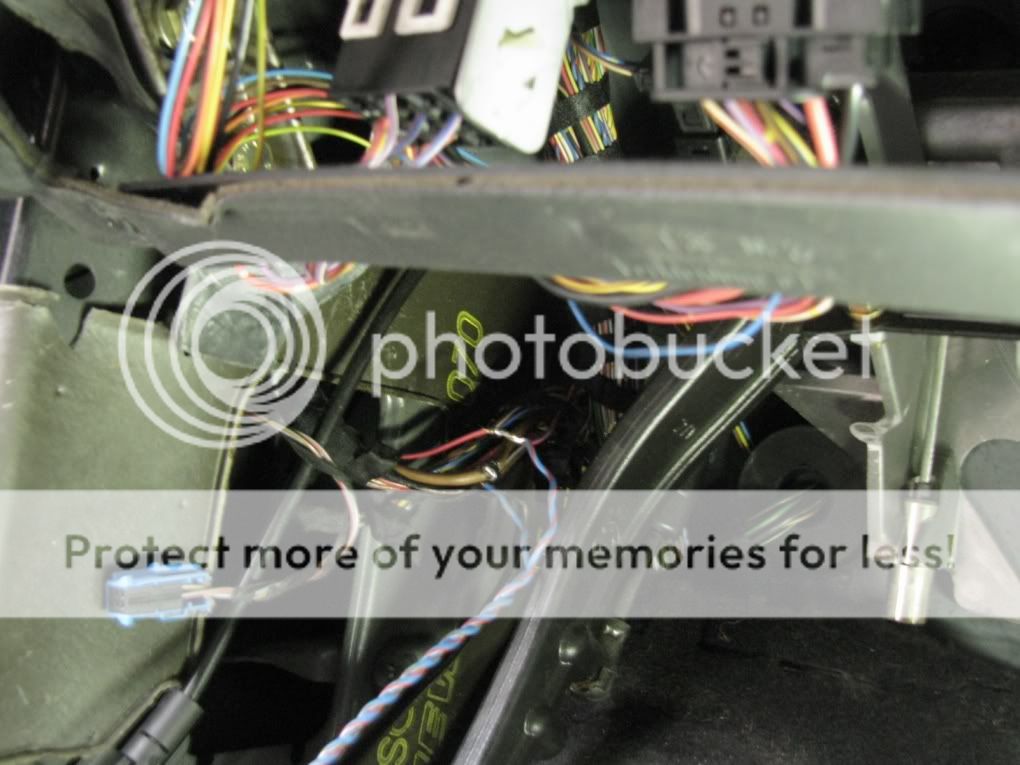

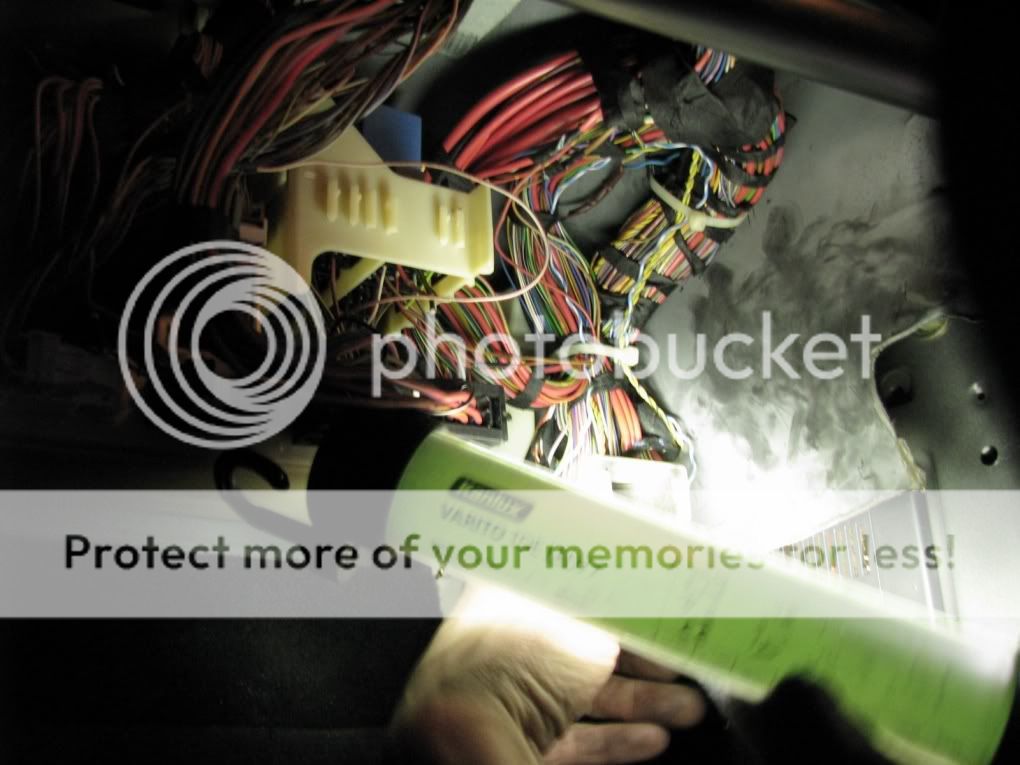

Widok nie zachwyca, ale potrzebujemy dostać się do czerwonego kabla z niebieskim paskiem - tego który widać poniżej. Zasila on pozostałe lampki kabiny.

Obrazek
Obrazek

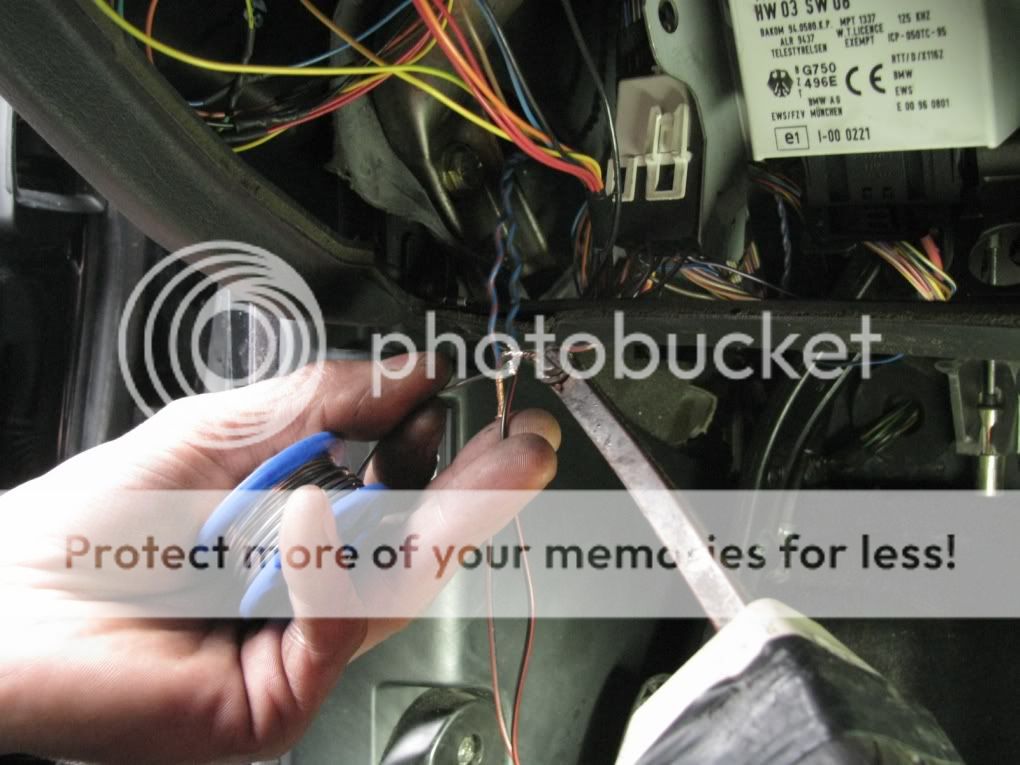

Gdy już go namierzymy, bierzemy dwa ok. półmetrowe kabelki i jeden z nich lutujemy do niego a drugi do biegnącej obok masy (brązowy grubszy kabel). Oczywiście miejsca lutowania izolujemy np. taśmą.

Obrazek
Obrazek

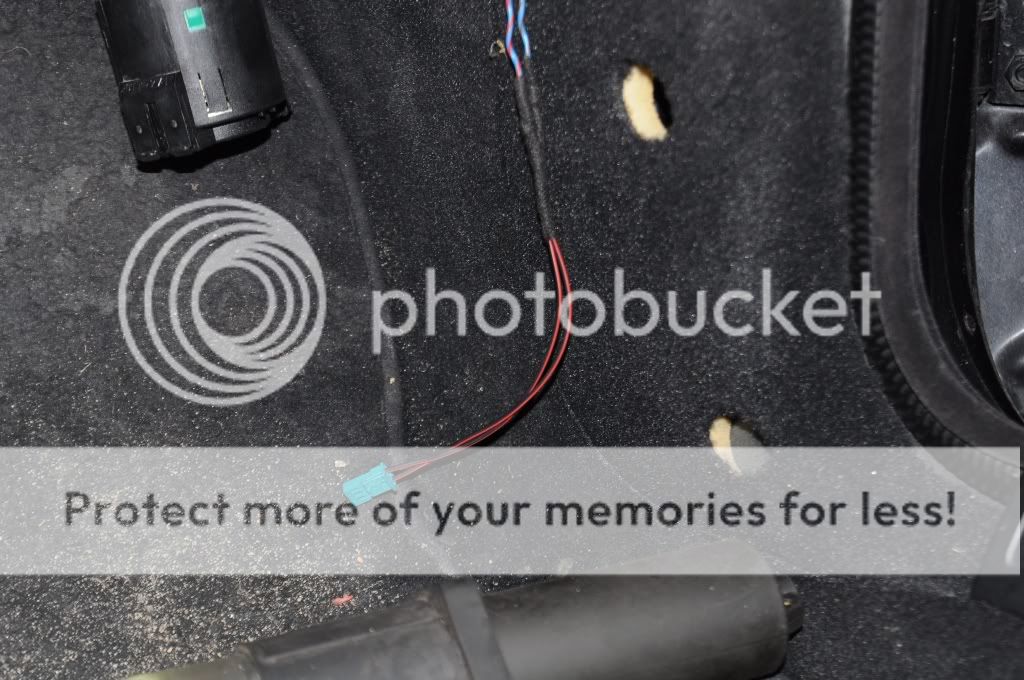

Do drugiego końca naszych kabelków lutujemy uprzednio przygotowaną wtyczkę.

Obrazek
Obrazek

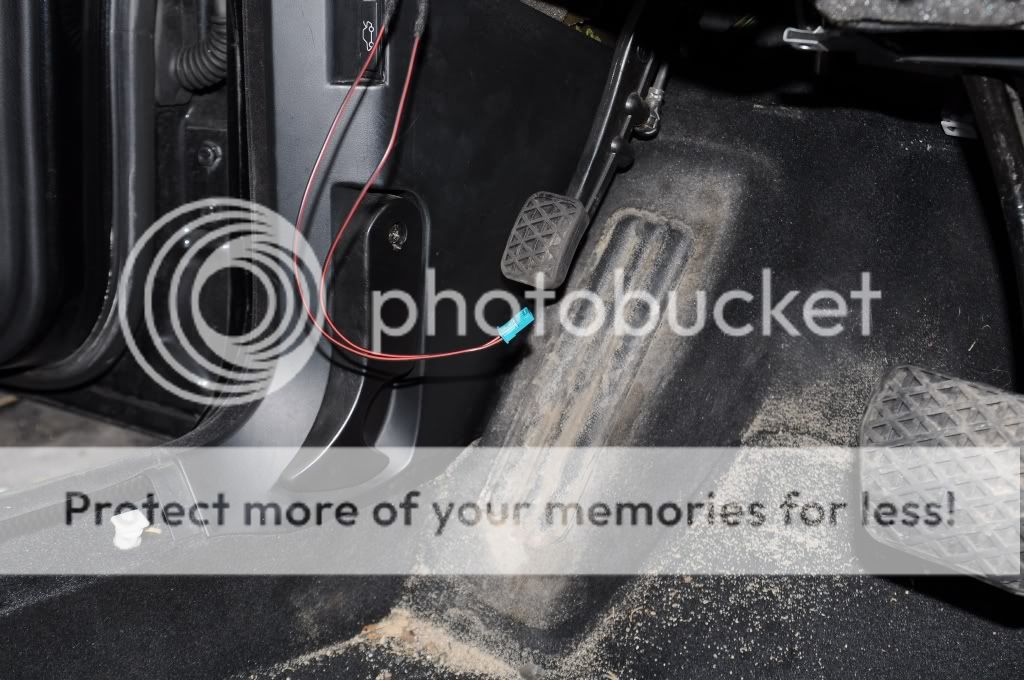

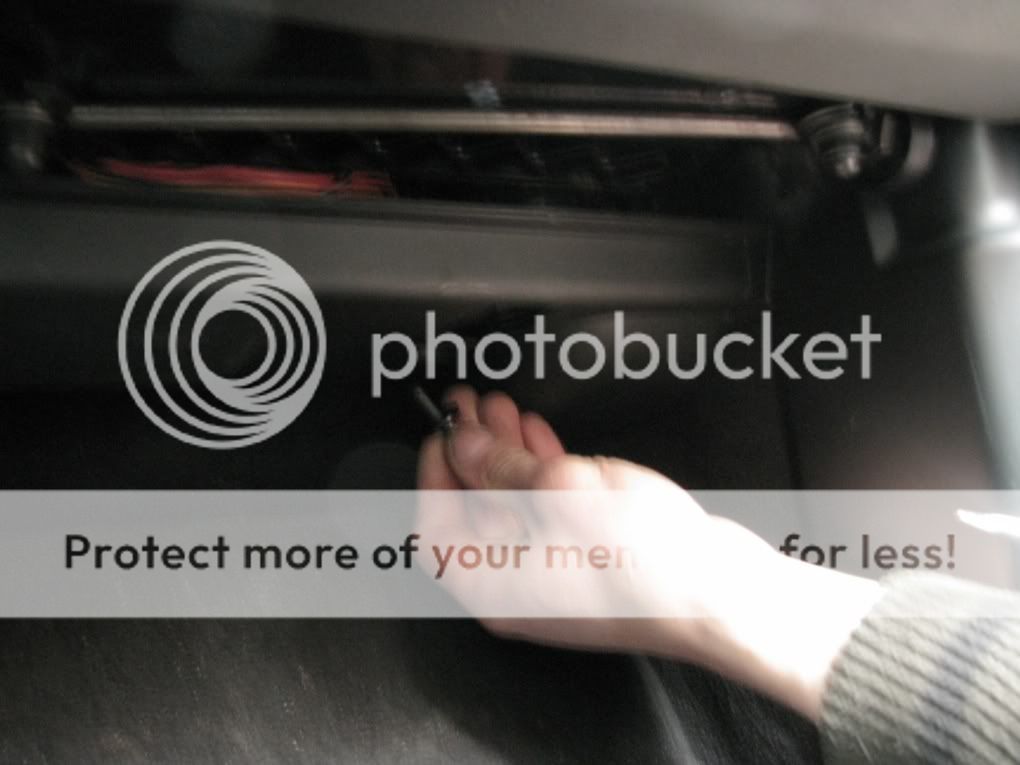

Wtyczkę wtykamy w lampkę i teoretycznie powinno działać (warto upewnić się zapalając światło w kabinie ;) ).

Obrazek

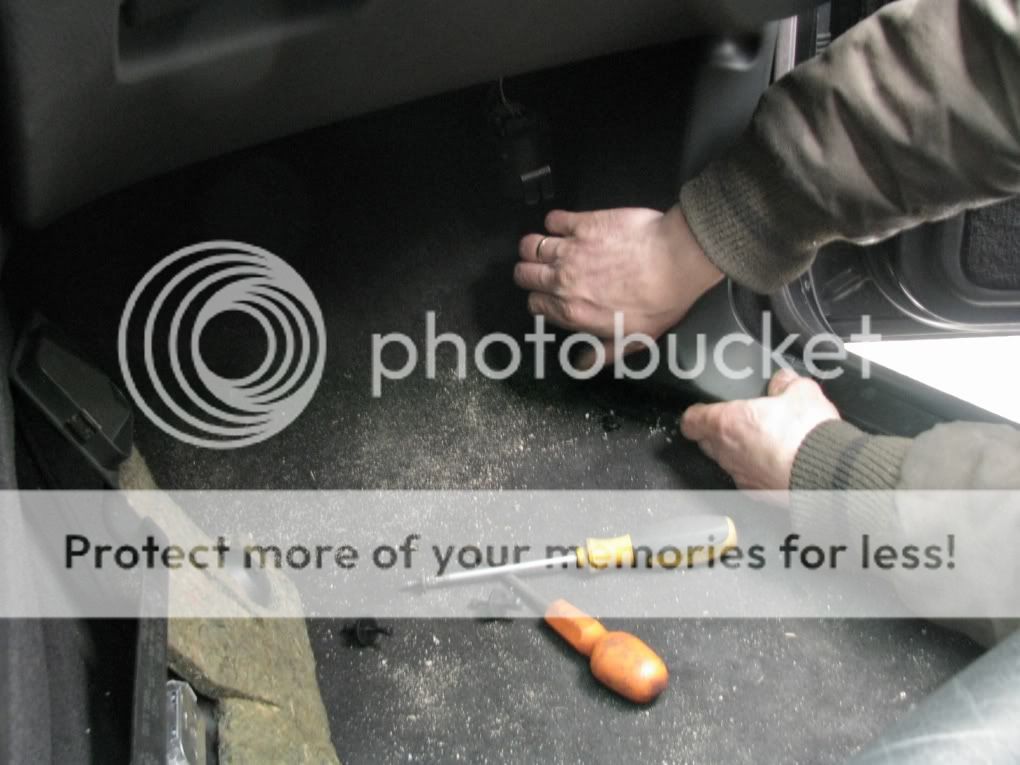

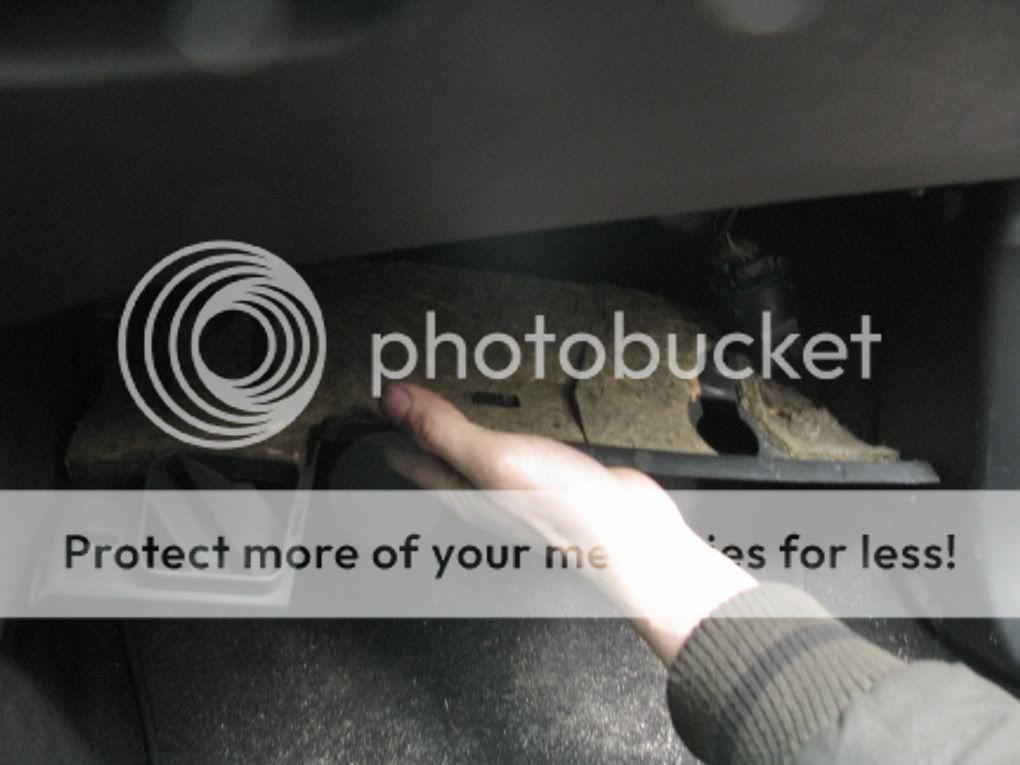

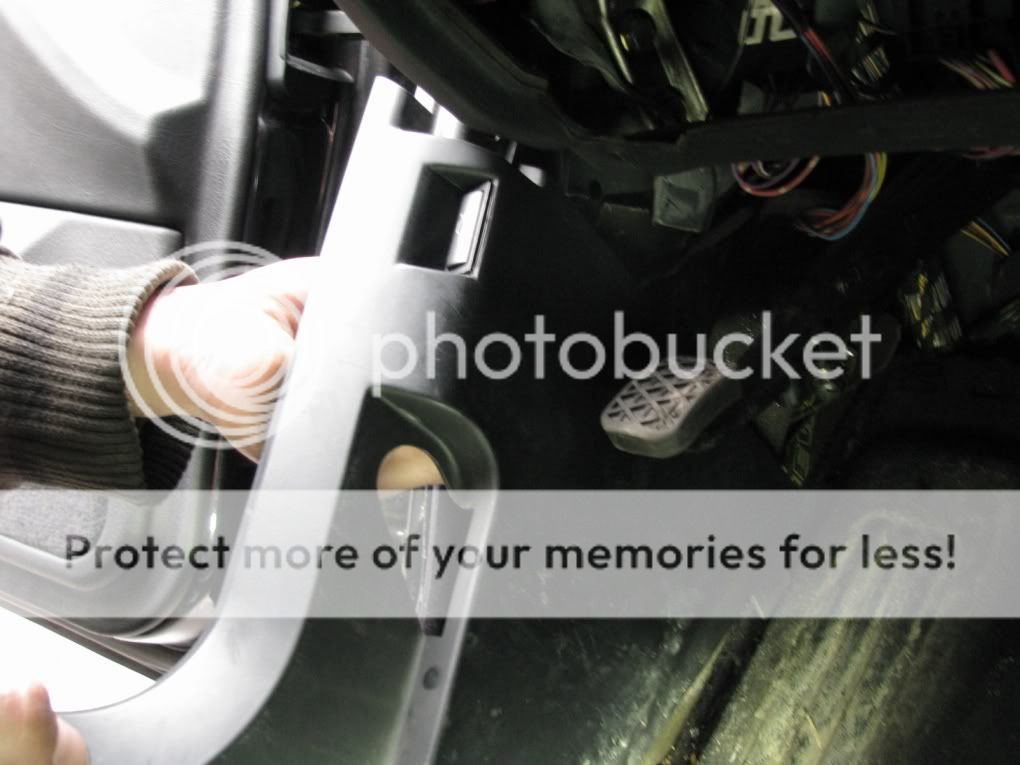

Po stronie pasażera także demontujemy osłonę, co pozwoli nam odchylić dywan.

Obrazek
Obrazek
Obrazek

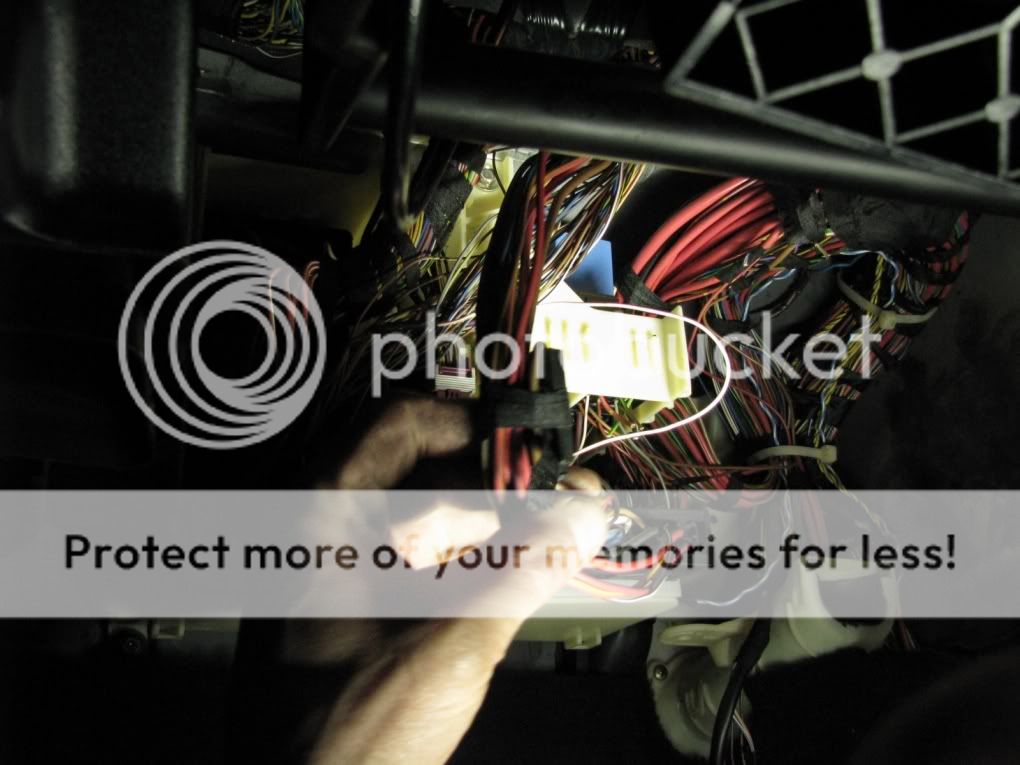

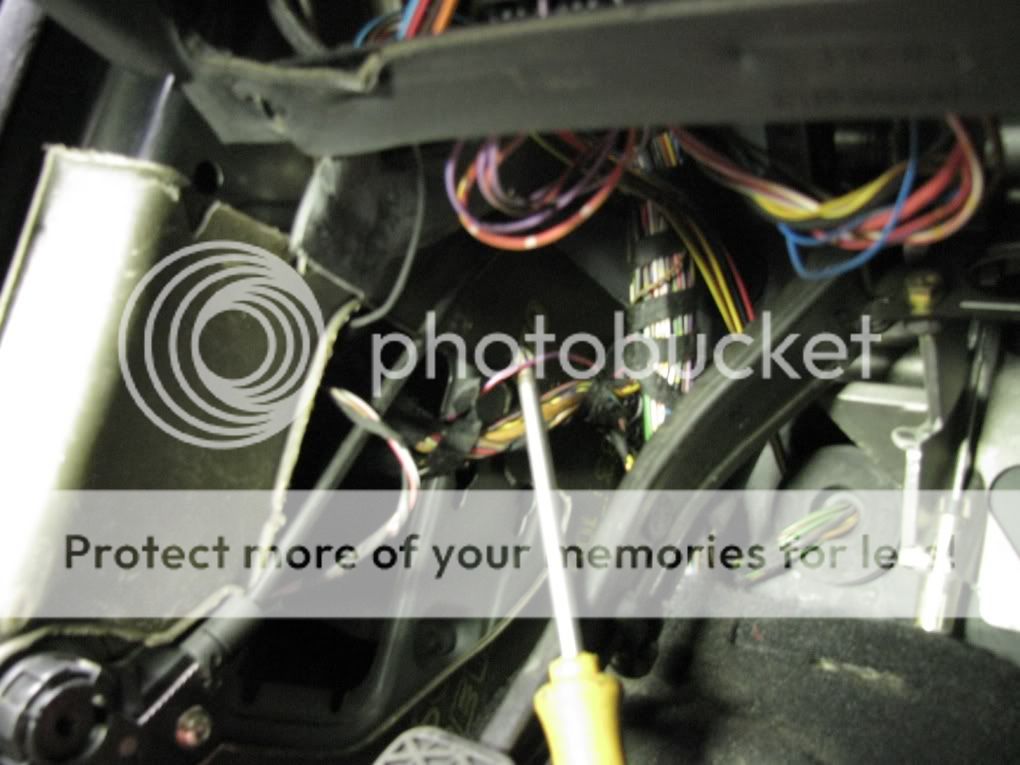

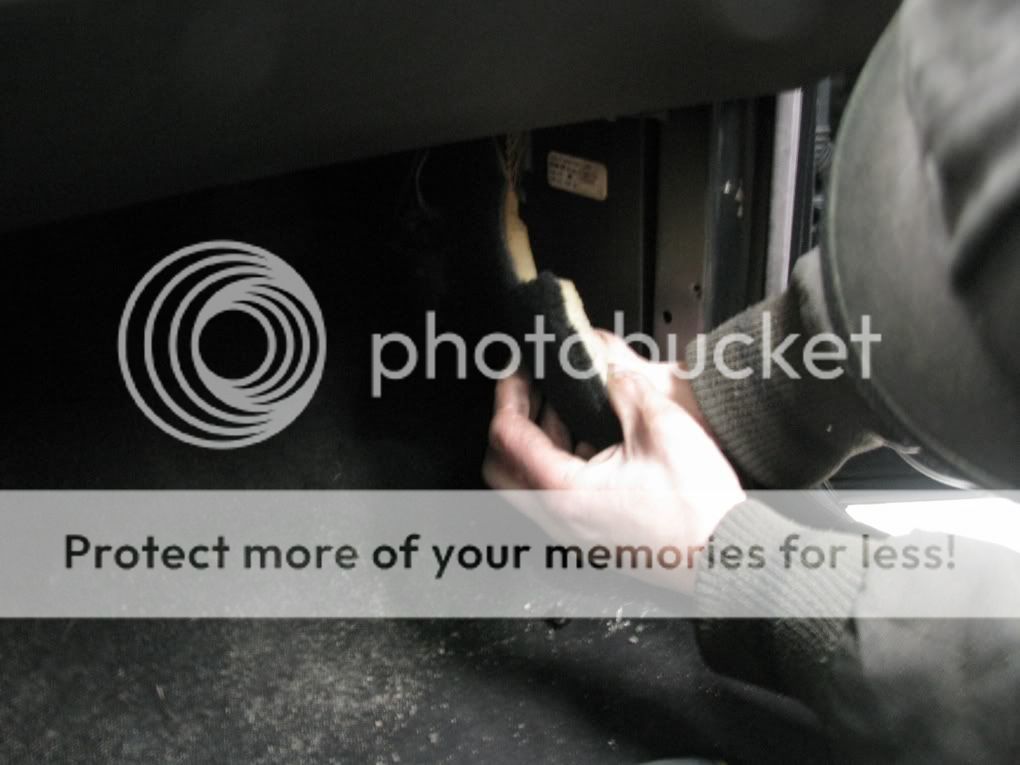

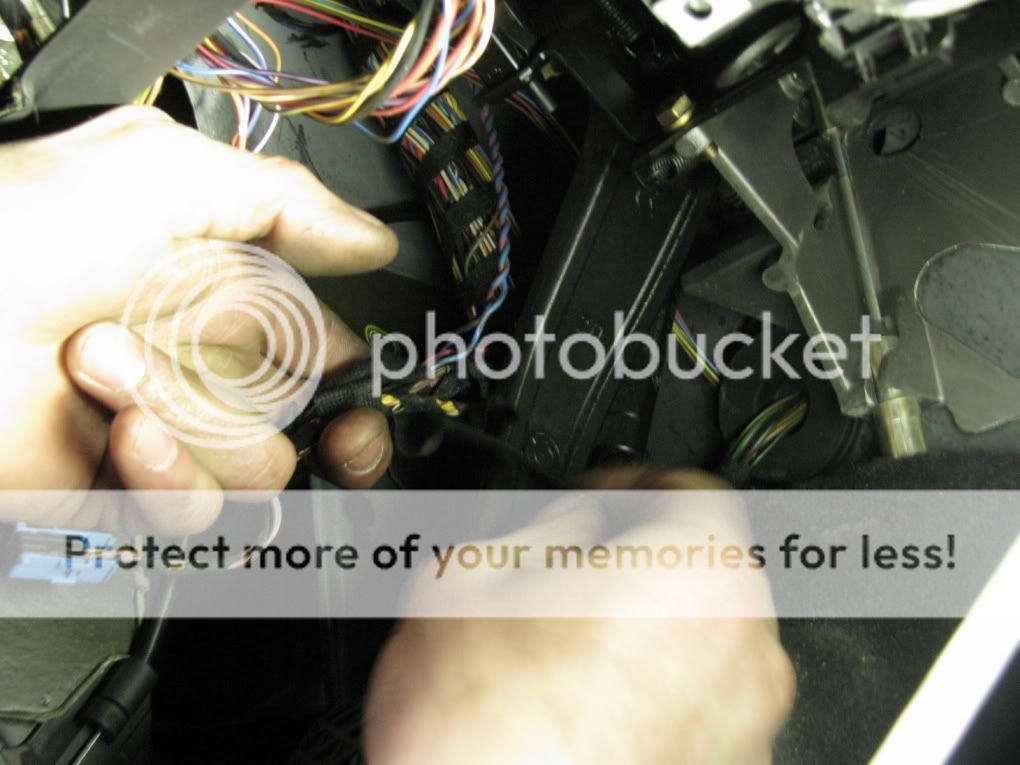

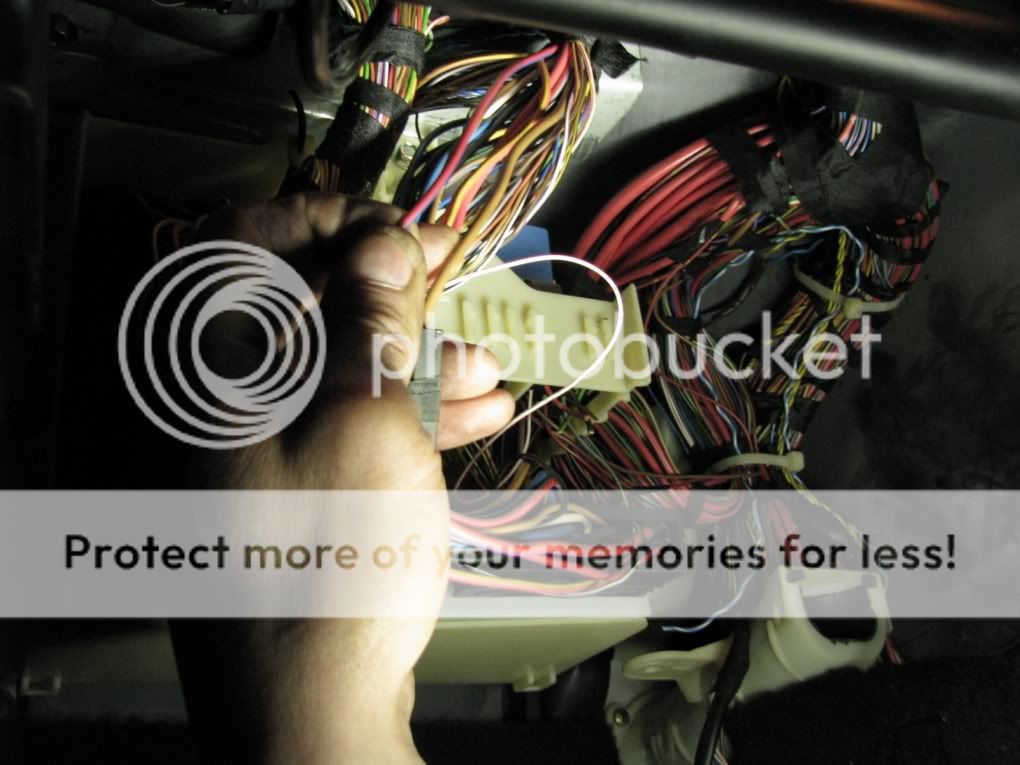

W plątaninie kabli za schowkiem znajdujemy znów czerwony z niebieskim paskiem oraz masę.

Obrazek
Obrazek

Lutujemy do nich ok. półmetrowe przewody, do których z kolei lutujemy drugą wtyczkę z pinami.

Obrazek

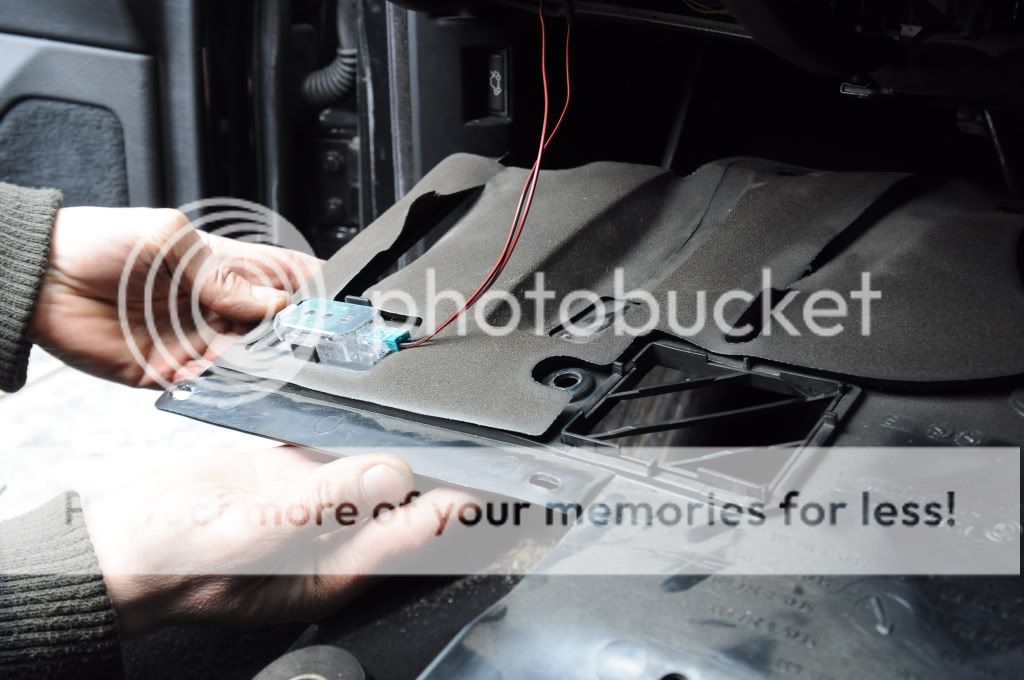

Po podłączeniu należy jeszcze zamontować czarną osłonkę.

Obrazek
Obrazek
Obrazek

Całość składamy tak jak rozkładaliśmy - i tym samym przód mamy gotowy. :play:
Na dniach relacja z drugiej części, czyli tyłu (jednak to już nie dzisiaj ;) ).
